3D 방정식 곡선을 따라 스윕

이제 스윕 피쳐의 프로파일로 사용되는 작업 평면 및 2D 스케치를 작성합니다. 스윕 피쳐를 작성하려면 원을 프로파일로 사용하고 3D 방정식 곡선을 경로로 사용합니다.

1. 작업 평면 명령을 시작합니다.

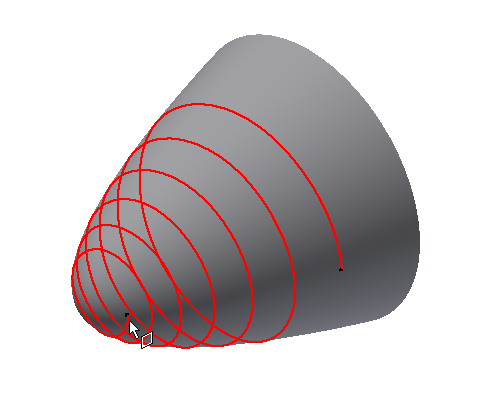

2. 방금 만든 3D 방정식 곡선을 선택한 다음 곡선의 시작점을 선택합니다. 그러면 선택한 점에서 곡선에 직각인 작업 평면이 작성됩니다.


3. 작업 평면1에서 새 스케치를 작성합니다.

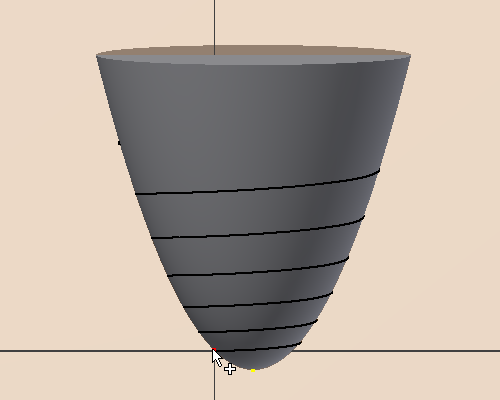

4. 3D 방정식 곡선의 시작 점을 투영합니다. 이 옵션은 작업 평면을 작성하는 데 사용한 점과 동일합니다.

5. 원을 작성합니다. 투영된 점을 원의 중심점으로 사용합니다.

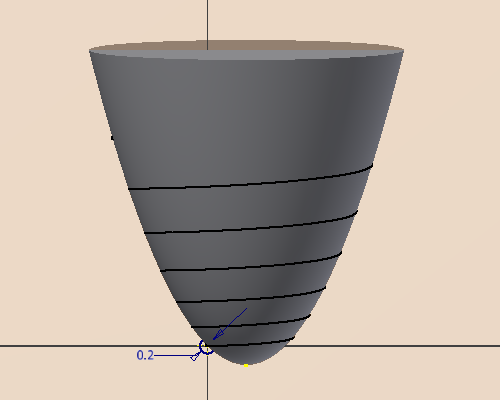

6. 원을 0.2mm로 치수기입합니다.

7. 스케치를 마칩니다.
8. 작업 평면1의 가시성을 끕니다.
9. 스윕 명령을 시작합니다. 원이 자동으로 프로파일로 선택됩니다.

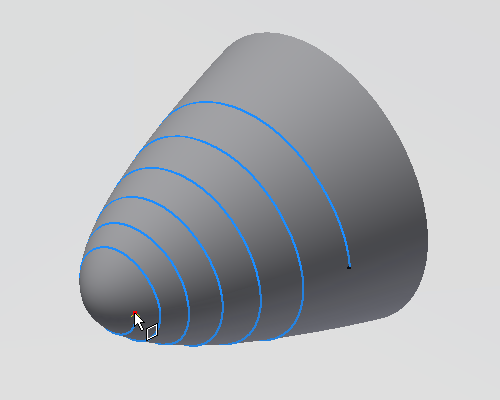

10. 3D 방정식 곡선을 경로로 선택합니다.

11. 작업을 잘라내기로 변경합니다.

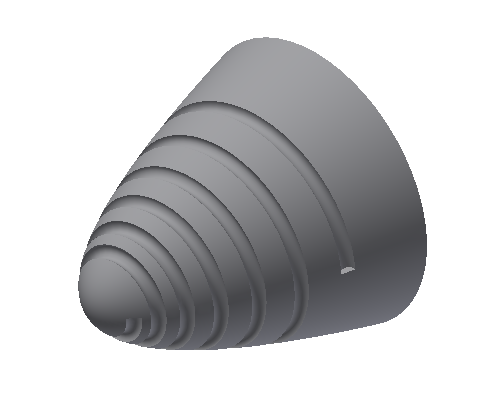

12. 확인을 클릭합니다.
