사출 주입점 설정

이 작업에서는 CAD 모델의 끝부분에 사출 주입점을 설정합니다.

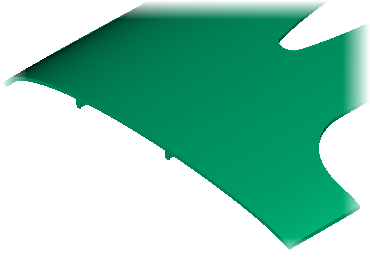

1. ViewCube가 다음 그림과 같이 표시되도록 제품을 약 -135 -145 30으로 회전하십시오.



2. 다음 그림과 같이 제품의 왼쪽 모서리를 확대하십시오.



3. 홈 > 성형 공정 설정 > 사출 주입점을 클릭하십시오.



4. 제품 모서리의 중심 부근을 클릭하십시오.

   사출 주입점의 정확한 위치는 다음 단계에서 설정됩니다.



5. 마우스 오른쪽 버튼을 클릭하고 속성을 선택하십시오.

6. X 값을 480mm로 설정하십시오.

7. Y 값을 125mm로 설정하십시오.

8. Z 값을 27mm로 설정하십시오.

9. 확인을 클릭하여 정확한 위치를 설정하십시오.

   주: 사출 주입점의 좌표는 입력한 값과 정확히 일치하지 않을 수 있으며 제품의 표면에서 입력한 값과 가장 가까운 위치가 됩니다.
