Revit에서는 건물 모델에 트러스를 추가할 수 있습니다. 선택한 트러스 패밀리 유형에 지정된 배치 및 기타 매개변수에 따라 트러스를 작성하는 트러스 도구를 사용합니다. 트러스 패밀리 작성에 대한 내용은 트러스 패밀리 작성을 참고하십시오.
배치의 선에 따라 상현재, 하현재, 웨브재 부재와 같이 트러스 요소를 구성하는 하위 요소의 배치가 결정됩니다.
트러스 패밀리 내의 모든 유형이 같은 배치를 공유합니다. 개별 유형은 모델링 현재 및 웨브재 부재에 사용되는 구조 프레임 패밀리와 같은 다른 매개변수를 지정합니다.
트러스 도구를 사용하려면 트러스 패밀리 유형을 선택한 다음 도면 영역에서 트러스 시작점과 끝점을 지정합니다. 그러면 Revit에서 필요에 따라 구조 프레임 요소를 작성하고 선택한 패밀리에 대해 지정된 배치 선에 이 요소를 배치합니다.

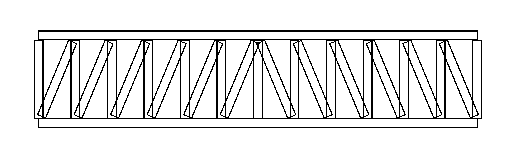

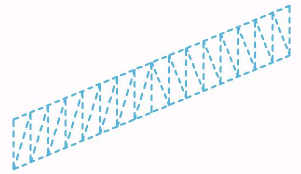

주: 도면 영역에서 트러스 위로 커서를 이동하면 트러스 요소가 일련의 파란색 파선으로 표시됩니다. 이러한 파란색 파선을 클릭하면 트러스 요소가 선택됩니다. 상현재, 하현재 및 웨브재 부재와 같이 트러스를 구성하는 하위 요소를 개별적으로 선택할 수 있습니다.
이러한 각 배치 선을 따라 구조 프레임 요소를 작성합니다. 트러스 배치 패밀리에 구조 프레임 요소를 정의할 수 있습니다. 같은 패밀리의 여러 다른 유형에 같은 형상 배치를 사용하는 사전 설정된 다른 프레임 패밀리가 있을 수 있습니다.
주: 트러스 유형과 연관된 구조 부재는 형상 배치에 포함되어 있습니다. 이러한 구조 부재는 다른 크기로 변경할 수 있지만 특정 트러스 패밀리 내에서 사용할 수 있는 크기 중에서 선택해야 합니다. 트러스 배치 패밀리 정의 파일인 RFA 파일에서 구조 프레임 유형을 지정할 수 있습니다. 자세한 정보는 트러스 패밀리 작성을(를) 참고하십시오.
