뒤쪽 자르기 기준면으로 평면뷰 절단

여러 레벨에 걸쳐 있는 요소가 있는 경우(예: 경사 벽) 뒤쪽 자르기 기준면에서 평면뷰를 절단할 수 있습니다. Level 3의 뷰 범위에 표시되는 벽만 평면뷰에서 보려면 깊게 자르기 매개변수를 사용하여 뷰에서 벽을 자를 수 있습니다.

평면뷰에 대해 깊게 자르기 매개변수를 사용하여 이 기능을 활성화합니다. 뒤쪽 자르기 기준면은 뷰의 뷰 범위 특성의 일부인 뷰 깊이 매개변수로 정의됩니다.

주: 평면뷰에는 평면뷰, 반사된 천장 평면뷰, 상세 평면뷰 및 콜아웃 평면뷰가 포함됩니다.

주: 평면뷰에는 구조 평면뷰, 상세 평면뷰 및 콜아웃 평면뷰가 포함됩니다.

예제

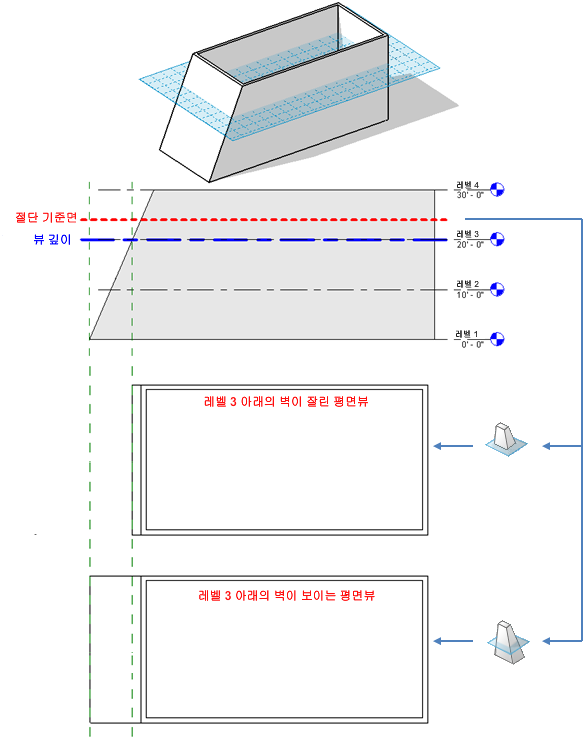

다음 이미지에서는 뒤쪽 자르기 기준면을 보여줍니다.

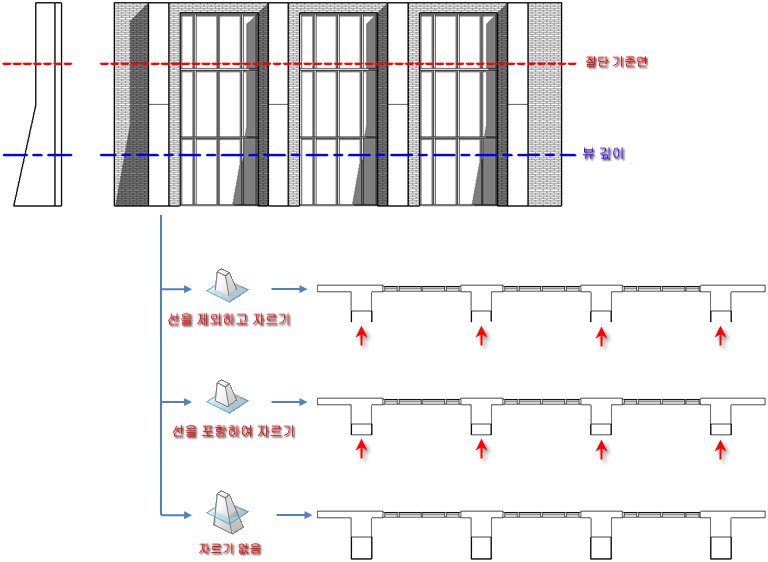

다음 그림은 이 모델의 절단 기준면 및 뷰 깊이와 깊게 자르기 매개변수 옵션(선을 제외하고 자르기, 선을 포함하여 자르기 및 자르기 없음)에 대한 결과 평면뷰 표현을 보여줍니다.

평면 영역은 상위 뷰의 깊게 자르기 매개변수 설정을 적용하지만 자체의 뷰 범위 설정을 따릅니다.

특정 뷰(예: 구조 보)에 기호 표현이 있는 요소와 절단 불가능 패밀리는 뒤쪽 자르기 기준면으로 평면뷰를 절단할 때 영향을 받지 않습니다. 즉, 절단되지 않고 계속 표시됩니다.

이 특성은 인쇄에 영향을 미칩니다.

뒤쪽 자르기 기준면으로 평면뷰를 절단하려면

1. 프로젝트 탐색기에서 뒤쪽 자르기 기준면으로 절단할 평면뷰를 선택합니다.
2. 특성 팔레트의 범위에서 깊게 자르기 매개변수를 찾습니다.

   깊게 자르기 매개변수는 평면뷰와 대지 뷰에 대해 사용할 수 있습니다.

3. 값 열에서 버튼을 클릭합니다.

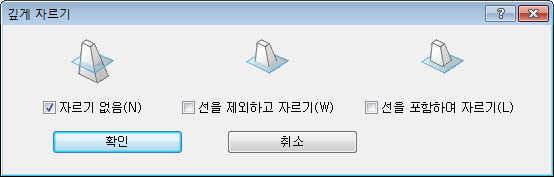

   깊게 자르기 대화상자가 표시됩니다.


4. 깊게 자르기 대화상자에서 옵션을 선택하고 확인을 클릭합니다.
5. 필요한 경우 뷰 범위를 클릭하고 뷰 깊이 설정을 수정할 수 있습니다. 뷰 깊이에 대해 선택하는 레벨은 깊게 자르기 특성이 활성 상태일 때 뷰가 잘리는 위치입니다.
