보의 모멘트 매개변수를 사용하면(연결 시작 또는 연결 끝) 모멘트 프레임이나 캔틸레버 연결 기호를 표시할 수 있습니다. 이 매개변수는 적용 가능한 보 끝점을 나타냅니다. 이 매개변수에 사용할 수 있는 옵션은 없음, 모멘트 프레임 또는 캔틸레버 모멘트입니다.
모멘트 기호를 표시하려면
- 보를 선택합니다.
- 특성 팔레트의 구조에서 시작 연결 또는 끝 연결에 대해 값을 선택하고 적용을 클릭합니다.

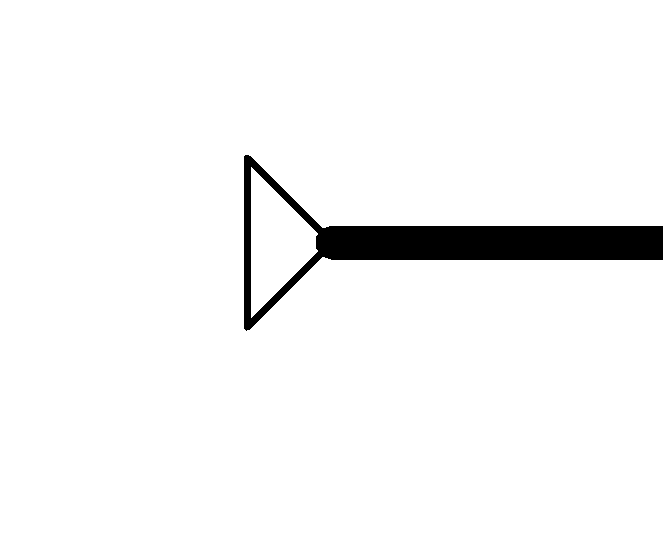

모멘트 연결 매개변수를 사용하여 표시된 모멘트 프레임 기호

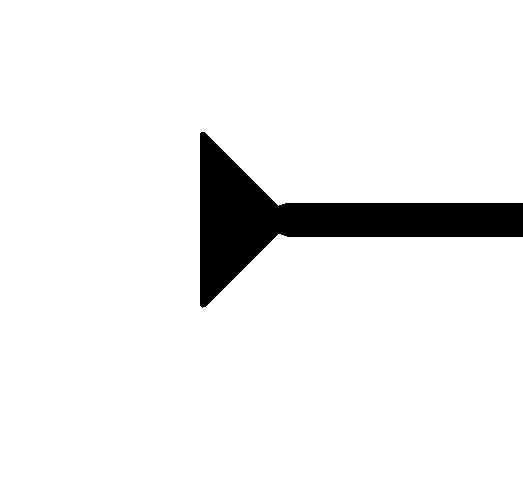

모멘트 연결 매개변수를 사용하여 표시된 캔틸레버 연결 기호
기호 표현 설정 탭에서 연결 기호 패밀리를 로드 및 지정합니다.
