그리드 도구를 사용하면 그리드 선을 선택하여 다른 구조 요소(기둥, 구조 벽 및 다른 보) 사이에 보를 자동으로 배치할 수 있습니다. 예를 들어 그리드 선에 두 개의 구조 기둥을 배치할 수 있습니다. 보는 기둥과 구조 벽 사이에도 추가됩니다.
그리드 도구를 사용하여 보를 배치하려면
- 구조 탭
구조 패널
보를 클릭합니다. - 수정 | 보 배치 탭다중 패널그리드에서를 클릭합니다.
- 보를 배치할 그리드를 선택합니다.

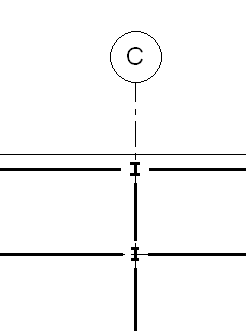

그리드 선택
보는 다음과 같이 기둥 사이에 배치됩니다.
기둥 사이에 보 배치
프로젝트의 그리드는 보 및 기둥을 설정할 때 사용할 수 있는 유용한 도구입니다. 선택된 그리드 선 스팬은 보를 자동으로 배치할 수 있습니다.
그리드 도구를 사용하여 자동으로 보를 스케치하려면
- 구조 탭구조 패널보를 클릭합니다.
- 특성 팔레트에서 다음을 수행합니다.
- 유형 선택기 드롭다운에서 보 유형을 선택합니다.
- 보 매개변수를 수정합니다.
- 옵션 막대의 구조적 용도 드롭다운 리스트에서 값을 선택합니다.
- 수정 | 보 배치 탭다중 패널그리드에서를 클릭합니다.

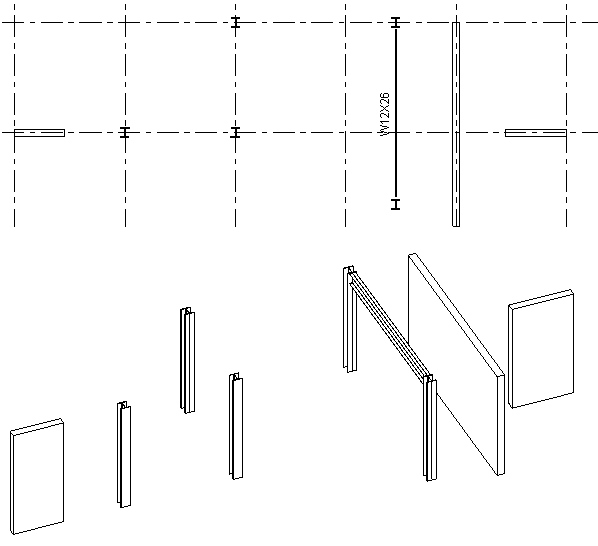

아래 이미지에서 여러 가지의 기둥과 보, 구조 벽을 평면뷰와 3D 뷰로 볼 수 있습니다. 이 경우 그리드 도구를 사용하면 대부분의 보를 자동으로 추가할 수 있습니다.
- 보를 배치할 그리드 선을 선택합니다.
여러 그리드를 선택하려면 Ctrl 키를 누른 채로 그리드를 선택합니다.

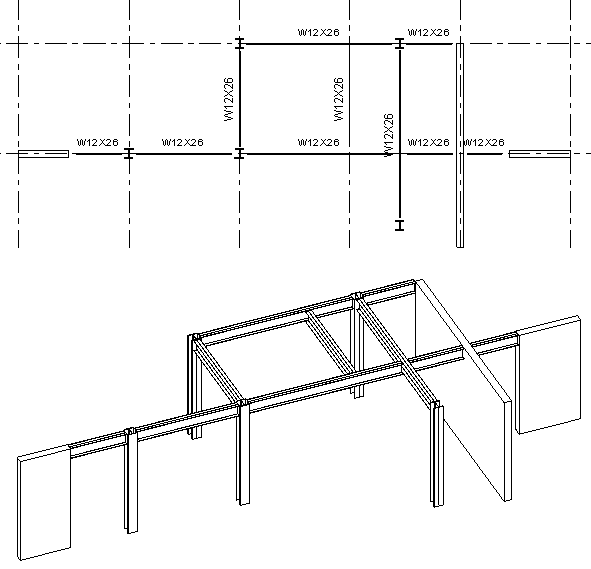

아래 이미지에서는 그리드가 선택되고 모든 기둥, 벽 및 보 사이에 자동으로 보가 추가되었습니다.
- 수정 | 보 배치 > 그리드 선에서다중 패널완료를 클릭합니다. 팁: 또한 선택 상자를 그려 여러 그리드 선을 선택할 수 있습니다.

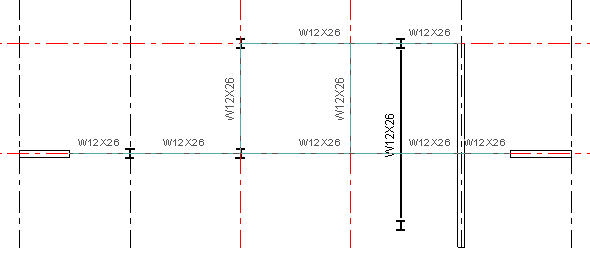

아래 이미지에서 모든 기둥과 벽, 다른 지지 보 사이에 보가 추가된 방식을 확인할 수 있습니다. 기존의 있던 보는 이 보에 수직하는 보에 의해서 절단됩니다.
- 기둥, 벽 또는 보와 같이 그리드 선과 교차하는 모든 가능한 지지가 검사됩니다.
- 그리드 선에 벽이 있는 경우 이 벽에는 보가 배치되지 않습니다. 벽의 끝이 지지로 사용됩니다.
- 보가 그리드 선을 교차하여 통과하면 이 보는 그리드 선에서 작성된 새 보를 지지하므로 중간 지지대로 간주됩니다.
- 보가 그리드 선을 교차하지만 통과하지 않으면 그리드 선에서 작성된 새 보가 이 보를 지지합니다.
그리드 선을 따라 보를 배치할 때 Revit는 다음 조건을 사용합니다.
작성하는 요소를 기반으로 하는 보의 구조적 용도에 대한 자세한 내용은 보의 구조적 용도를 참고하십시오.
