구조 기둥은 그리드 선을 교차한 다음 해당 상단과 하단 구속조건 및 간격띄우기로 기둥 일람표에서 확인할 수 있습니다. 확인된 기둥은 이러한 ID에 따라 기둥 일람표에 배치됩니다.
프로젝트의 구조 기둥 일람표를 보려면 뷰 탭
작성 패널일람표 드롭다운그래픽 기둥 일람표를 클릭합니다. 새 뷰가 작성되고 이 뷰가 프로젝트 탐색기에 표시됩니다.

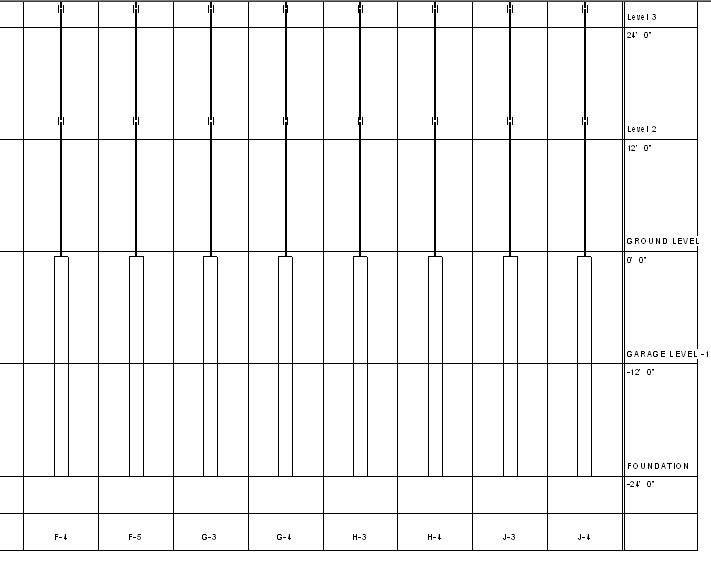

접합 및 기준 판이 보이도록 교차하여 확인된 기둥
그래픽 기둥 일람표를 사용하여 다음 작업을 수행할 수 있습니다.
- 그리드를 벗어난 기둥을 포함합니다. 그리드를 벗어난 기둥 포함을(를) 참고하십시오.
- 표시할 기둥을 필터링합니다.
- 표시하지 않을 특정 레벨을 선택합니다. 그래픽 기둥 일람표에서 레벨 숨기기을(를) 참고하십시오.
- 표시할 평면 레벨의 범위를 정의합니다. 평면 레벨 범위별로 표시을(를) 참고하십시오.
- 표시할 기둥 위치의 범위를 정의합니다. 기둥 위치 범위별로 표시을(를) 참고하십시오.
- 재료별로 표시할 기둥을 필터링합니다. 기둥 재료별로 표시을(를) 참고하십시오.
- 일람표의 모양을 조정합니다.
- 문자 특성을 변경합니다. 그래픽 기둥 일람표의 문자 특성 변경을(를) 참고하십시오.
- 일람표 그리드 화면표시 특성을 변경합니다. 그래픽 기둥 일람표의 그리드 특성 변경을(를) 참고하십시오.
- 기둥 모양을 조정합니다. 기둥의 화면표시 특성 변경을(를) 참고하십시오.
- 일람표를 분할합니다. 일람표를 세그먼트로 분할을(를) 참고하십시오.
- 일람표에서 기둥에 태그를 지정합니다. 카테고리별 태그 적용 및 태그가 지정되지 않은 모든 항목 태그를 참고하십시오.
- 비슷한 기둥 위치를 그룹화합니다. 비슷한 위치의 기둥 그룹화을(를) 참고하십시오.
- 시트에 일람표를 적용합니다. 시트 추가을(를) 참고하십시오.
