연관 분할 및 구성요소 반복

구성요소 및 구성요소 배열을 호스트하기 위한 노드를 사용하여 경로, 양식 모서리 및 표면에서 분할을 적용합니다.

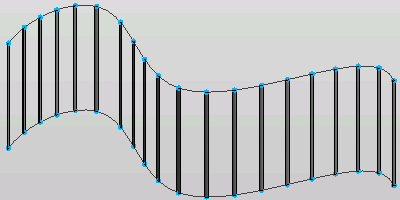

연관 분할 및 반복을 사용하면 동일한 요소의 여러 인스턴스(instance)를 유한 배열로 쉽게 배치할 수 있습니다. 파라메트릭 및 연관 특성을 유지하면서 2D 및 3D에서 모두 개별 요소를 반복하면 이 구성요소가 구성됩니다.

연관 분할 및 반복의 기본 워크플로우는 다음으로 구성됩니다.

1. 반복되는 구성요소가 배치될 모델 또는 참조 선(경로) 및 양식(표면)을 스케치합니다.
2. 분할할 선, 표면 또는 양식 모서리를 선택합니다. 선 또는 표면 그리드가 분할 및 가변 구성요소 배치의 가이드가 됩니다.
3. 경로 또는 표면을 분할합니다.
4. (선택 사항) 간격 및 분할 수를 수정합니다.
5. 가변 구성요소의 단일 점, 다중 점 또는 배열을 배치 및 반복합니다.
