구성요소 반복

노드에 구성요소를 배치하고 노드를 따라 인스턴스(instance)를 반복합니다.

노드를 분할된 경로 및 표면을 따라 가변 구성요소에 대한 앵커로 사용하면 설계의 매개변수 동작 유연성이 높아질 수 있습니다. 배치된 경우, 분할된 경로 또는 표면을 따라 번갈아 나타나는 단순 또는 복잡 배열에서 가변 구성요소를 반복할 수 있습니다.

반복 구성요소를 사용하려면 가변 구성요소를 노드에 배치해야 합니다. 노드가 분할된 표면 또는 경로에 표시되지 않는 경우 표면 및 경로 표현 도구를 사용하여 사용 가능하게 설정하십시오.

기본 구성요소 반복 워크플로우는 다음으로 구성됩니다.

1. 가변 구성요소를 설계에 로드합니다. 이러한 구성요소는 프로젝트 탐색기에서 일반 모델이나 커튼 패널(패턴별) 아래에 나열됩니다.

2. 작성 탭모델 패널 구성요소를 클릭하고 유형 선택기에서 가변 구성요소를 선택합니다.

   또는 프로젝트 탐색기의 가변 구성요소를 도면 영역으로 끌 수 있습니다.

3. 구성요소가 커서 위에 표시됩니다. 노드를 클릭하여 구성요소를 배치합니다. 분할된 표면에 구성요소를 배치할 경우 표면 표현 대화상자에서 노드가 켜져 있는지 확인해야 합니다.
4. 수정 | 일반 모델 수정 패널 반복을 클릭합니다.

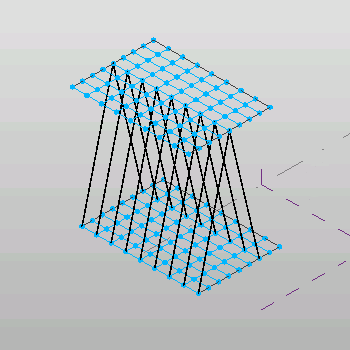

인스턴스(instance)가 모든 노드에서 반복됩니다.

반복 변형

구성요소를 배치하는 위치와 반복 시 선택되는 항목에 따라 설계에 다양한 배열을 사용할 수 있습니다. 선택하는 구성요소만 반복됩니다.

원래 구성요소 배치	결과 반복

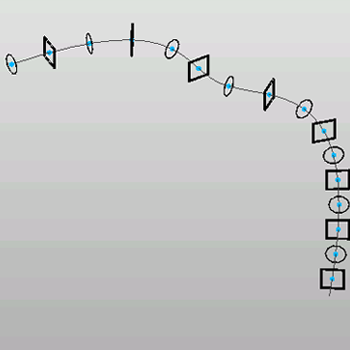

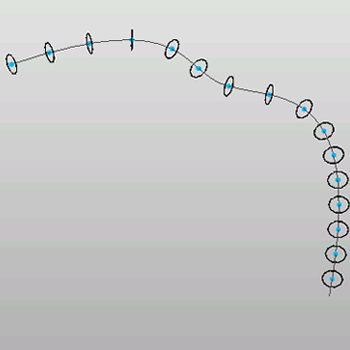

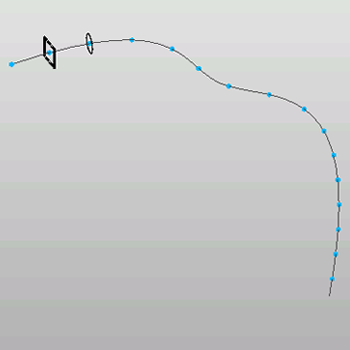

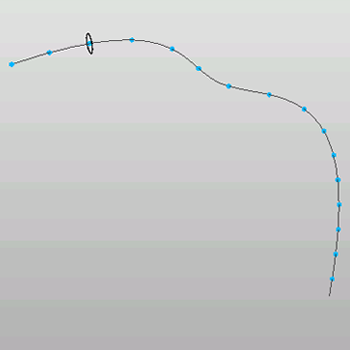

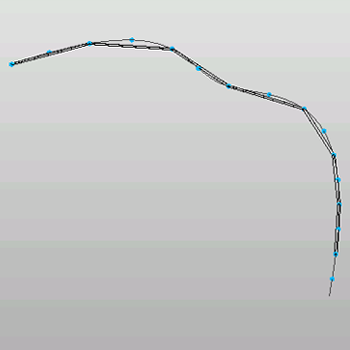

경로

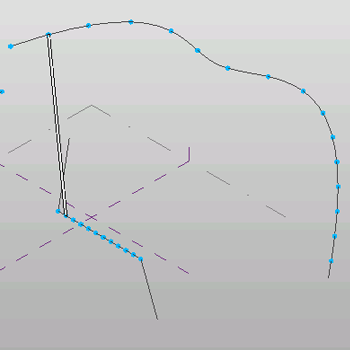

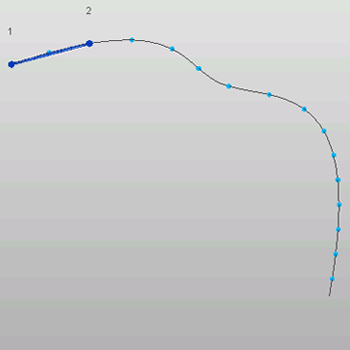

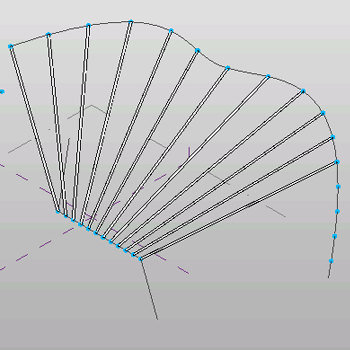

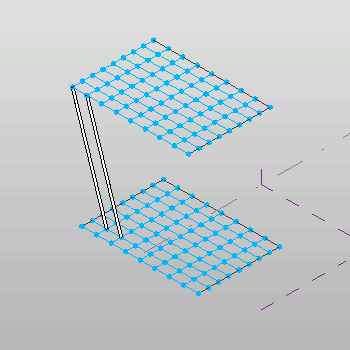

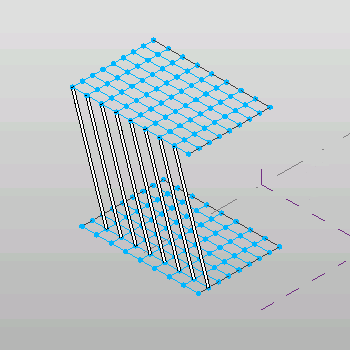

다중 경로

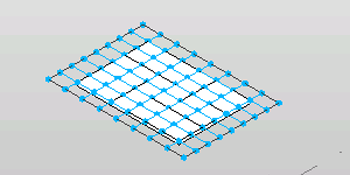

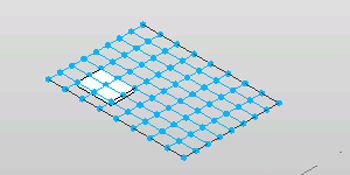

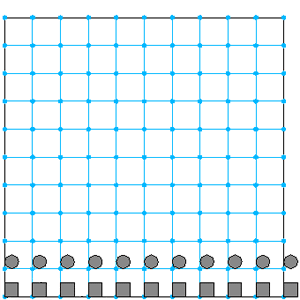

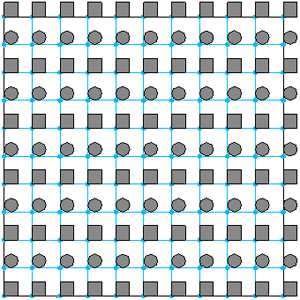

표면

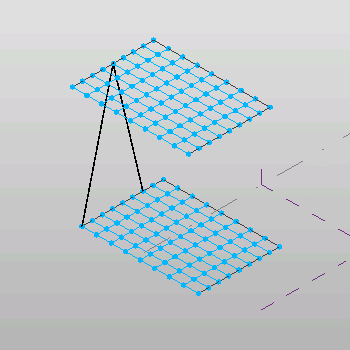

다중 표면

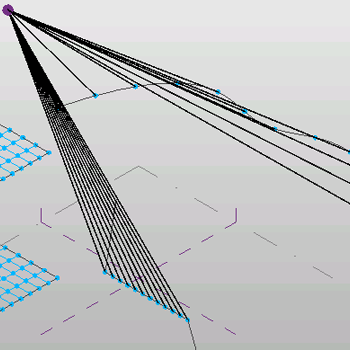

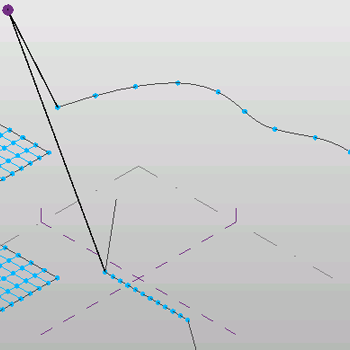

다중 참조

반복의 차이 예제

구성요소의 가변 점 개수에 따라 가변 구성요소의 반복 동작이 다르게 작동할 수 있습니다.

이 구성요소 반복	이 반복 패턴의 결과

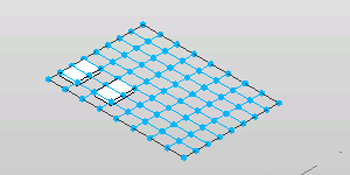

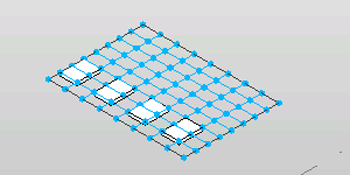

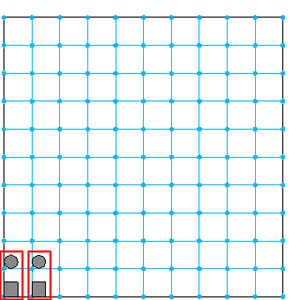

두 개 점으로 구성된 가변 구성요소 2개	분할된 표면에서 구성요소의 행 1개

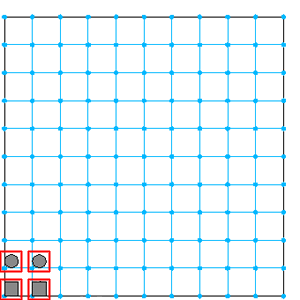

한 개 점으로 구성된 가변 구성요소 4개	분할된 표면에서 전체 범위
