경로 및 양식 모서리를 분할하여 구성요소가 배치되는 노드를 정의합니다.
경로를 분할할 경우 구성요소에 대한 배치 지점의 위치를 나타내는 노드가 적용됩니다. 분할 수, 분할 간의 거리를 결정하거나 참조(레벨, 수직 참조 평면 또는 기타 분할된 경로)와 교차하여 분할이 수행됩니다.
- 도면 영역에서 반복되는 가변 구성요소가 배치되는 모델이나 참조선을 스케치합니다.
마찬가지로, 양식을 작성하고 양식의 모서리를 사용할 수 있습니다.
모델 선 양식 모서리
- 도면 영역에서 분할할 경로를 선택합니다. 경로가 양식 모서리일 경우 Ctrl 키를 누른 상태에서 원의 양쪽 또는 다각형의 각 면을 선택합니다.
- 수정 | 선 탭
분할 패널
경로 분할을 클릭합니다.
분할된 모델 선 분할된 양식 모서리
주: 연속되는 선 또는 닫힌 경로를 유사하게 분할할 수 있습니다.
기본적으로 경로는 6개 등거리 노드를 사용하여 5개 세그먼트로 분할되거나(영국식 템플릿), 5개 등거리 노드를 사용하여 4개 세그먼트로 분할됩니다(미터법 템플릿). 필요에 따라 노드의 수와 간격을 수정할 수 있습니다.

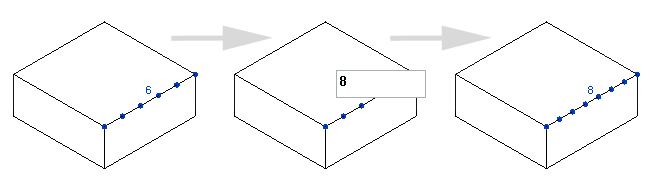

도면 영역에서 분할된 경로에 대한 노드 수가 표시됩니다. 이 숫자를 클릭하고 새로운 노드 수를 입력합니다. 분할 변경을 마쳤으면 Enter 키를 누릅니다.
마찬가지로, 분할된 경로를 선택하고 특성 팔레트의 노드 섹션에서 해당 번호 특성을 조정합니다. 이 경우 배치 방법이 변경되었으면 배치 특성을 고정 개수로 변경해야 할 수도 있습니다.
분할된 경로의 특성을 수정하여 간격 배치를 조정합니다.
또한 Tab 키를 눌러 분할된 경로를 선택하여 추가로 분할할 수 있습니다.
