해석 벽을 다른 요소로 조정

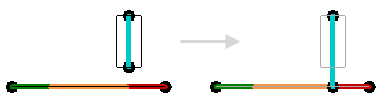

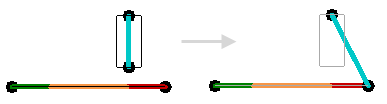

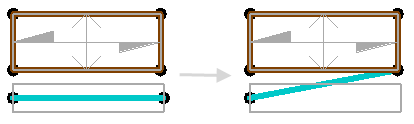

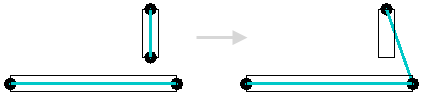

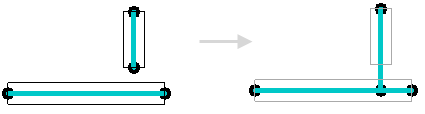

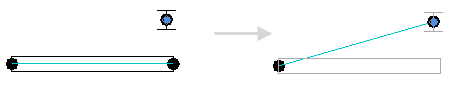

해석 벽 요소를 해석 및 설계 소프트웨어로 내보내기 전에 다른 해석 요소에 따라 조정해야 할 수도 있습니다. 벽 조정 도구를 사용하여 해석 벽을 다음으로 조정합니다.

해석 탭해석 모델 도구 패널 해석 조정을 클릭합니다.
해석 모델 편집 패널 벽 조정을 클릭합니다.
조정할 해석 벽의 끝 모서리를 소스 해석 요소로 선택합니다. 벽 수직 끝 모서리만 소스 해석 요소로 선택할 수 있습니다.
대상 해석 요소를 선택합니다. 대상 해석 요소로 선택할 수 있는 요소는 마우스 커서를 놓으면 강조 표시됩니다.
선택 패널 수정을 클릭하여 변경사항을 적용하고 벽 조정 도구를 종료합니다. 아직 해석 편집 모드에 있는 상태입니다. 해석 요소를 계속 조정할 수 있습니다.
(편집 모드 완료)를 클릭하여 변경사항을 저장하고 해석 편집 모드를 종료합니다. 변경사항을 저장하지 않고 해석 편집 모드를 종료하려면 취소를 클릭합니다.
