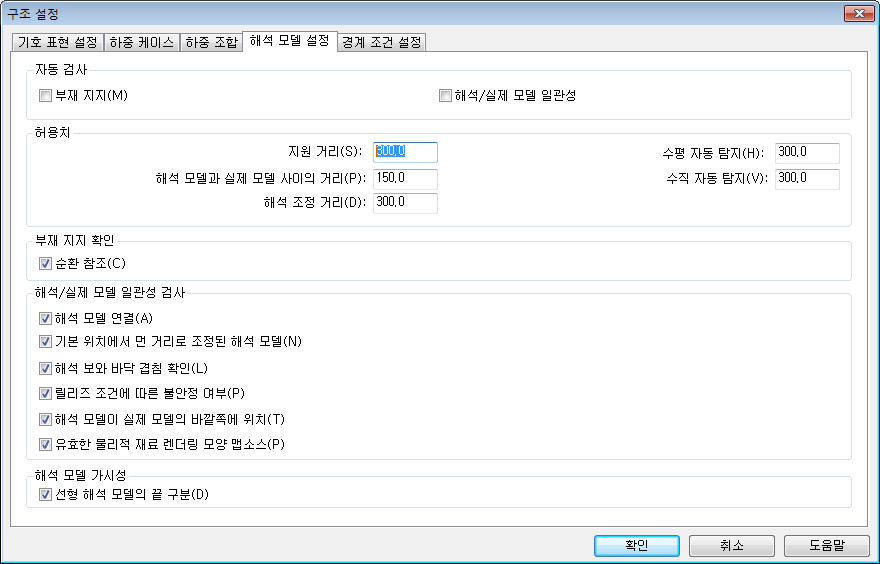

구조 설정 대화상자의 해석 모델 설정 탭을 사용하여 Revit에서 해석 모델에 대한 특정 작업을 수행하는 방법을 조정합니다. 이 대화상자의 모든 설정은 프로젝트에 따라 다르며 프로젝트 내에 저장됩니다.
설정은 다음과 같습니다.
자동 검사
사용으로 설정하면 프로젝트의 해석 모델이 올바르지 않은 경우 자동 해석 모델 확인에서 경고를 제공합니다.
대부분의 구조가 모델링되고 모델의 변경사항으로 인해 요소가 지지되지 않거나 해석 모델이 일치하지 않게 되는지 여부를 감시해야 하는 경우 이러한 설정을 사용하십시오.
프로젝트의 초기 단계에서 이러한 설정을 사용하지 않는 것이 좋습니다. 모델 작성 시 지지되지 않은 요소의 수가 중요합니다. 자세한 내용은 자동 검사를 참고하십시오.
- 부재 지지. 모델 작성 또는 수정 시 부재가 지지되지 않는 경우 경고를 제공합니다. 순환 참조는 이 대화상자의 부재 지지 검사 섹션에서 지정합니다. 해석 모델 확인을 참고하십시오.
- 해석/실제 모델 일관성.다음 항목의 요소 작성 또는 수정 시 경고를 제공합니다.
- 지지되지 않는 모든 구조 요소
- 해석 모델 내에서 발견된 모든 불일치
- 해석 모델과 실제 모델 간의 모든 불일치
- 물리적 재료 렌더링 모양 맵소스가 지정되지 않은 모든 해석 요소
이 검사 옵션은 이 대화상자의 공차 및 해석/실제 모델 일관성 검사 섹션에 지정됩니다.
자세한 내용은 선택적 검사 기준 및 공차 수정을 참고하십시오.
공차
공차 옵션은 해석/실제 모델 일관성 검사 및 해석 모델의 자동 탐지 모두에 대한 공차를 설정합니다.
- 지원 거리.요소의 실제 모델과 지원 요소의 실제 모델 간의 최대 허용 거리를 지정합니다. 이 공차를 초과하는 경우 일관성 검사 시 경고가 발생합니다.
- 해석 대 실제 모델 거리.해석 및 실제 모델 간의 최대 허용 거리를 지정합니다. 이 공차를 초과하는 경우 일관성 검사 시 경고가 발생합니다.
- 해석 조정 거리.기본 위치에서 최대 허용 해석 모델 거리를 지정합니다. 이 공차를 초과하는 경우 일관성 검사 시 경고가 발생합니다.
- 수평 자동 탐지.해석 및 실제 모델 간의 최대 수평 거리를 지정합니다. 해석 모델의 자동 조정.
- 수직 자동 탐지.해석 및 실제 모델 간의 최대 수직 거리를 지정합니다. 해석 모델의 자동 조정을 참고하십시오.
자세한 내용은 선택적 검사 기준 및 공차 수정을 참고하십시오.
