일반 모델 패밀리나 매스 패밀리의 NURB(Non-Uniform Rational B-spline) 표면에 커튼 시스템을 작성할 수 있습니다. 일반 모델이나 매스 패밀리를 작성하는 동안 NURB 표면이 포함된 DWG 또는 SAT 파일을 가져올 수 있습니다. (다른 응용프로그램에서 매스작업 연구 가져오기을(를) 참고하십시오.) 패밀리를 저장한 후 면으로 커튼 시스템 만들기 도구를 사용하여 NURB 표면에 커튼 시스템을 배치합니다. 매스 면에서 벽 작성을(를) 참고하십시오.

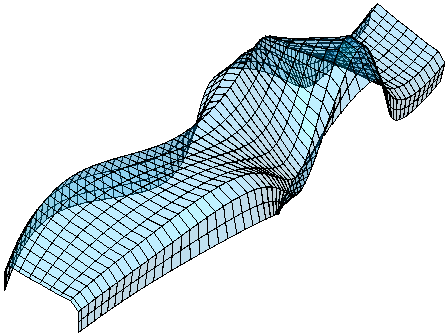

NURB 표면에 작성한 커튼 시스템
주: 매스 패밀리가 아닌 일반 모델 패밀리에서 열린 형상을 사용합니다. 이렇게 하면 위 그림과 같이 분리된 NURB 지표면과 다른 열린 형상에 적용됩니다. 매스 인스턴스(instance)에서 최적의 성능을 가지려면 방향이 설정된 3D 형상으로 Revit에 의해 인식될 수 있는 형상만 사용합니다. 매스 인스턴스(instance)의 열린 형상은 프로세싱을 늦추고 경고 메시지를 생성할 수 있으나 일반 모델 패밀리에서 사용할 수 있는 추가 기능을 제공하지 않습니다.
