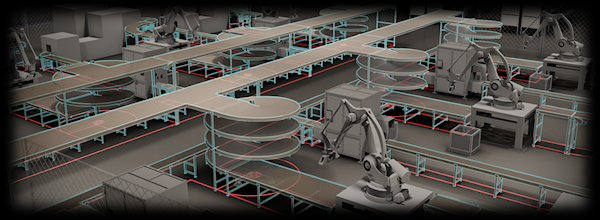

Program Factory Design Utilities for AutoCAD udostępnia zoptymalizowane środowisko i narzędzia do projektowania podłogi Factory. Umożliwiają także otwarcie starszych układów obiektów DWG i dodanie funkcji Factory do tych rysunków. Następnie rysunki Factory mogą posłużyć do wypełnienia układu 3D w programie Inventor Factory.
Układ Factory 2D
Układ Factory 2D to model DWG Factory, magazynu lub środowiska biurowego. Rozmiar i złożoność mogą być różne — od gniazda produkcyjnego do całej fabryki. Układ może zawierać elementy budynku, takie jak ściany, słupy i elementy uzbrojenia. Można rozplanować położenie poszczególnych elementów wyposażenia i utworzyć trasy dla poszczególnych produktów.
Narzędzia Factory Design Utilities umożliwiają dodawanie informacji do układu Factory. Informacje mogą być dodane do starszych układów obiektów lub nowego pliku. Dodatkowe dane są niezbędne do analizy układów, generowania raportów oraz automatycznego wypełniania układu Factory przy użyciu zasobów 3D w programie Inventor Factory.
Typowy proces roboczy:
- Utwórz uproszczony układ (np. prostokątne kształty) i przypisz informacje o stacjach.
- Utwórz produkty, które będą produkowane przy użyciu zdefiniowanych stacji.
- Utwórz trasy produktów między stacjami.
- Zapisz dane jako układ Factory 2D DWG.
- Przesuń do programu Inventor Factory za pomocą polecenia Synchronizacja z programem Inventor lub polecenia Nowy układ z pliku DWG programu Inventor Factory i wypełnij zasobami 3D. (Jeśli w układzie w pliku DWG istnieją jakiekolwiek zasoby 2D i zasoby umożliwiające łączenie, po otwarciu w programie Inventor są one automatycznie zamieniane na odpowiedniki 3D).
Interfejs użytkownika

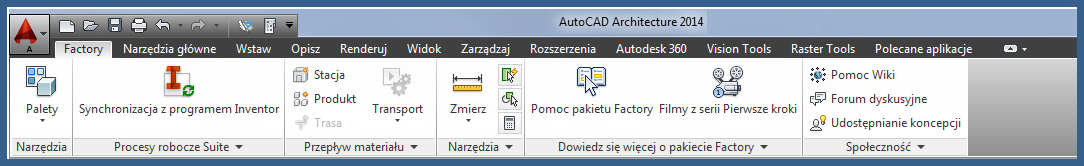

Interfejs użytkownika narzędzi Factory Design Utilities znajduje się na karcie Factory. Składają się na niego panele Narzędzia, Procesy robocze Suite, Przepływ materiału, Narzędzia, Dowiedz się więcej o pakiecie Factory oraz Społeczność. Na domyślne środowisko pracy składa się karta Factory i standardowe panele programu AutoCAD.
Factory
Z narzędziami Factory Design Utilities skojarzone są trzy palety: Przeglądarka zasobów, Przeglądarka Factory oraz Przeglądarka właściwości. Palety współdzielą obszar przeglądarki i można je dostosowywać przy użyciu standardowych metod zmiany rozmiaru. Okna przeglądarek można zadokować w różnych pozycjach lub pozostawić ruchome, odciągając je od ramki aplikacji.
Przeglądarka zasobów zapewnia dostęp do zainstalowanych zasobów, zasobów użytkownika oraz zasobów z chmury. Zasoby to komponenty, które razem tworzą zawartość Factory. Mogą one zawierać elementy architektoniczne, wyposażenie do magazynowania materiałów, wyposażenie procesowe itd.
Przeglądarka Factory zapewnia dostęp do zdefiniowanych stacji, produktów i tras. Z poziomu przeglądarki można zarządzać definicjami tych obiektów Factory. Menu kontekstowe zapewniają dostęp do często używanych poleceń.
Przeglądarka właściwości udostępnia różne parametry i ustawienia powiązane z wybranymi zasobami oraz definicjami Factory.
Narzędzie importu umożliwia wczytanie danych arkusza w celu wygenerowania informacji o zmiennych dotyczących układu Factory.
Narzędzie eksportu umożliwia zapisywanie i udostępnianie informacji o zmiennych układu w arkuszu kalkulacyjnym.
Przepływ materiału
Narzędzia pakietu Factory umożliwiają definiowanie produktów wytwarzanych w danym obiekcie — stacji, w której są realizowane procesy — oraz tras między tymi stacjami. Po utworzeniu układu można przeanalizować koszty transportu, poziom wykorzystania maszyn oraz zużycia energii. Możliwe jest tworzenie raportów z wynikami w celu porównania i udokumentowania różnych scenariuszy. Gdy układ spełnia wymagania, może zostać wysłany do programu Inventor, w którym stanie się nakładką 2D wypełnianą przy użyciu zasobów 3D.
Zasoby Factory
Biblioteka Zasoby Factory zawiera standardowe modele komponentów Factory, takie jak przenośniki, kanały i ściany. Można publikować często używane modele w bibliotece. Biblioteka służy też do zarządzania pobranymi zasobami chmury.
Zasoby Factory z chmury
Wymagania dotyczące zasobów Factory różnią się w zależności od typu branży i zaawansowania procesu produkcyjnego. Aby zmniejszyć wymagania dotyczące miejsca na dysku, niektóre zasoby znajdują się na serwerze w chmurze i można je łatwo pobrać na żądanie. Lokalne wystąpienia poszczególnych zasobów są umieszczane w pamięci podręcznej na potrzeby ich użycia.
Społeczność
Panel Społeczność umożliwia łatwy dostęp do zawartości pomocy online, forów dyskusyjnych oraz witryn społecznościowych związanych z branżą, w których można oglądać filmy, wymieniać się informacjami oraz uzyskiwać pomoc w przypadku nieznanych problemów dotyczących pakietu Factory.
