Pojęcia związane z modelowaniem 3D

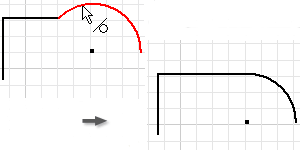

wiązania 2D Ograniczają zmiany i definiują kształt szkicu.

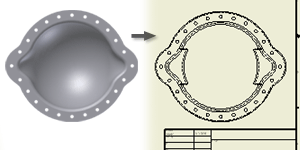

dwukierunkowe powiązanie między 2D a 3D Uaktualnia automatycznie między modelem 3D a skojarzonym rysunkiem 2D. Przy zmianie modelu 3D, rysunek jest uaktualniany automatycznie.

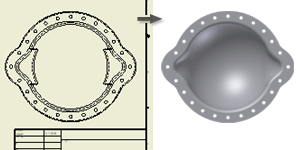

dwukierunkowe powiązanie między 2D a 3D Uaktualnia automatycznie między rysunkiem 2D a skojarzonym modelem 3D. Przy zmianie wymiarów modelu w rysunku, model 3D jest uaktualniany automatycznie.

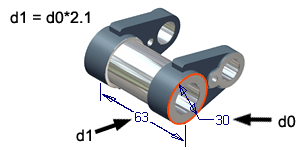

parametry i jednostki Parametry są używane do definiowania rozmiarów i kształtu elementów oraz sterowania zależnością ustawienia komponentów w zespole.
szkice użyte i nieużyte Szkice użyte są szkicami 2D lub profilami użytymi do utworzenia części lub elementu części. Szkice użyte nadają się do wielokrotnego wykorzystania. Zamknięte szkice nieużyte są używane do tworzenia części lub elementu części.

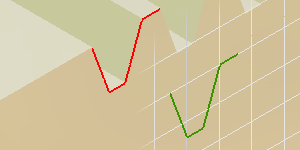

geometria odniesienia Krawędzie projektu modelu, wierzchołki lub elementy konstrukcyjne na aktywnej płaszczyźnie szkicu. Geometria odniesienia jest skojarzona z wcześniej utworzoną geometrią.

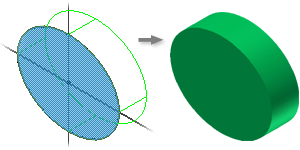

wyciągnięcie Dodaje element bryłowy (objętość) prostopadły do szkicu 2D.

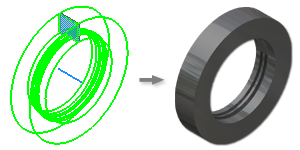

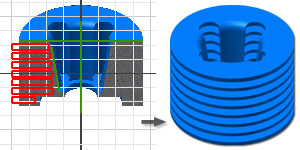

obrót Tworzy koncentryczne wyciągnięcie dookoła osi lub szkicu prostoliniowego.

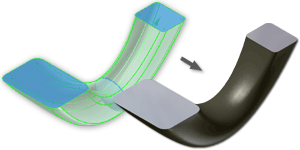

wyciągnięcie złożone Tworzy wyciągnięcie modulowane kształtem z jednego profilu szkicu do następnego.

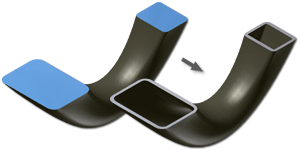

skorupa Tworzy wgłębienie w części z określoną grubością ścianki.

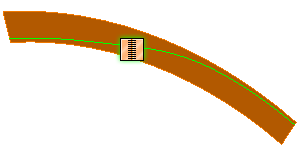

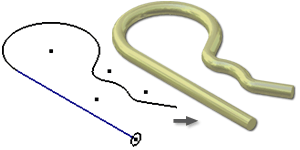

przeciągnięcie Tworzy wyciągnięcie szkicowanego kształtu wzdłuż zdefiniowanej ścieżki.

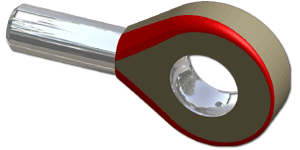

zaokrąglenia zmienne Tworzy gładkie przejścia z jednego promienia do innego i przejścia prostoliniowe między promieniami.

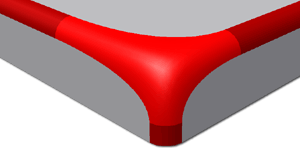

odsadzenie zaokrąglenia Tworzy ciągłe, styczne przejście pomiędzy zaokrągleniami na przecinających się krawędziach. Można określić oddzielne odsadzenia dla krawędzi w przecięciach.

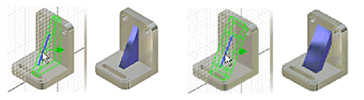

żebra i wzmocnienia Tworzy żebra (cienkościenne zamknięte podpory) i wzmocnienia (cienkościenne otwarte podpory).
zszywanie powierzchni Zszywa przylegające krawędzie powierzchni tej samej wielkości, tworząc zszycie.

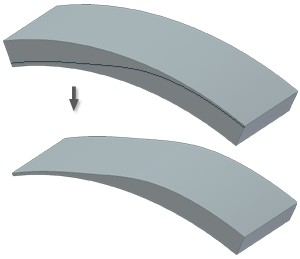

dzielenie powierzchni Dzieli płaszczyznę części, aby dodać szkic lub dzieli część i usuwa jej jedną stronę. Dzieli płaszczyzny bryły, powierzchnie i podzielone części na bryły.
pochylenie ściany Wprowadza pochylone lub skośne powierzchnie do projektu formy lub odlewu.
rzut wyrwania Usuwa zdefiniowany fragment materiału, aby pokazać ukryte części lub elementy w istniejącym widoku rysunku.
wyłączanie elementów Włącza i wyłącza wyświetlanie jednego lub więcej elementów bez ich usuwania. Elementy wyłączone są wyróżniane po ustawieniu nad nimi kursora.

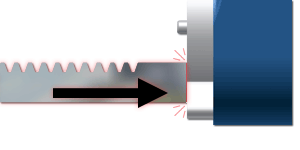

wykrywanie kolizji Określa niepoprawnie ustawione komponenty podczas sterowania wiązaniami do symulacji ruchu mechanizmu.

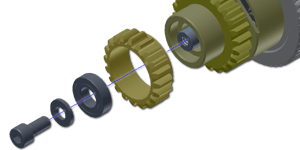

rozsunięcia i tory montażu Rozbija widok prezentacji z określonymi rozsunięciami i torami montażu, które można pokazywać lub ukrywać.

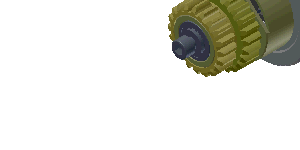

animacja 3D Tworzy, odtwarza i zapisuje animacje rozbitych widoków, aby pokazać kolejność i ścieżki montażu złożonych zespołów. Tworzy szczegółowe prezentacje prototypów oraz ukończonych produktów. Naciśnięcie klawisza F5 odtwarza animację.
