- Na wstążce kliknij kartę Szkic
panel Format Konstrukcja, aby przywrócić utworzoną geometrię do normalnej. - Następnie kliknij
kartę Szkic
panel Rysuj
Linia
lub kliknij prawym przyciskiem myszy i wybierz opcję Linia z menu znakowego.
- W oknie graficznym przesuń kursor nad lewym dolnym narożnikiem elementu Cylinder Base.ipt aż do momentu, gdy zobaczysz zielony okrąg. Oznacza to, iż znajdujesz się nad punktem końcowym linii konstrukcyjnej, która była wcześniej rzutowana.
- Kliknij, aby umiejscowić pierwszy punkt linii.

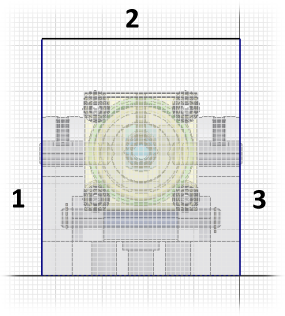

- Zwracając uwagę na pionowe i poziome znaczniki wiązań, umieść trzy linie — pionową, następnie poziomą i ponownie pionową. Rozpoczęcie nowej linii od punktu końcowego poprzedniej linii spowoduje, że segmenty utworzą ciągły profil otwarty. Powstały profil powinien wyglądać w sposób następujący:
Uwaga: Aby określić poziomy punkt końcowy segmentu 2, przeciągnij kursorem w dół, aby po prawej stronie zlokalizować punkt końcowy linii konstrukcyjnej, która była rzutowana wcześniej, a następnie przesuń kursor pionowo w górę, zachowując to wyrównanie. Niższy punkt końcowy segmentu 3 powinien pokrywać się z prawym punktem końcowym rzutowanej linii konstrukcyjnej.Wspomniane trzy linie stanowią powierzchnię wewnętrzną Kołnierza konturowego, który jest elementem bazowym osłony z konstrukcji blachowej.
- Kliknij ikonę
karta Szkic
panel Wiązanie
Wymiar
lub kliknij prawym przyciskiem myszy i wybierz opcję Utwórz wymiar z menu znakowego. Teraz wstaw wymiar pionowy 95 mm, aby określić wysokość osłony. Oba segmenty pionowe dopasowują się dzięki wiązaniu poziomemu, które zostało utworzone, gdy umieszczono segment nr 2.
- Kliknij ikonę
kartę Szkic
panel Koniec
Zakończ szkic
lub kliknij prawym przyciskiem myszy i wybierz opcję Zakończ Szkic 2D, aby wyjść ze środowiska szkicowania.
Następnie utwórz Kołnierz konturowy, korzystając z profilu otwartego utworzonego przed chwilą.
