Możliwe jest utworzenie otworów bez wcześniejszego utworzenia szkicu. W kolejnej części przybliżymy alternatywną metodę wstawiania otworów.
-
Użyj polecenia Otwór. - Otwórz menu rozwijane opcji Umieszczenie i wybierz opcję Koncentryczne.

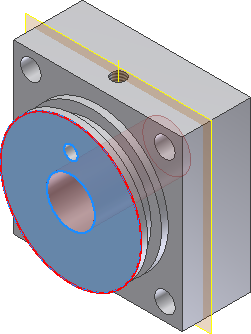

- Aktywna jest opcja Płaszczyzna. Wybierz powierzchnię przednią profilu walcowego, aby określić płaszczyznę.
- Aktywna jest opcja wyboru Odniesienie koncentryczne. Aby umiejscowić otwór na środku powierzchni kołowej, wybierz krawędź walca.
- Średnicę otworu ustaw na 14 mm.
- Opcję Zakończenie ustaw na Przejściowe.
- Naciśnij przycisk OK, aby utworzyć otwór przejściowy.
- Na wstążce kliknij
kartę Widok
panel Widoczność
Widoczność obiektów
i usuń zaznaczenie pola wyboru Wszystkie elementy konstrukcyjne z menu rozwijanego, aby wyłączyć wyświetlanie Płaszczyzny roboczej oraz Osi roboczej. - Zapisz plik.
