Utworzymy teraz kabel taśmowy pomiędzy złączem początkowym i końcowym.
- Uaktywnij zespół Kabel taśmowy.
-
Na wstążce kliknij
kartę Przewody i wiązki przewodów
panel Utwórz
Utwórz kabel taśmowy
. - Upewnij się, że wybrana Kategoria to Ćwiczenia, a nazwa to 28-AWG-9-Przewodnik.

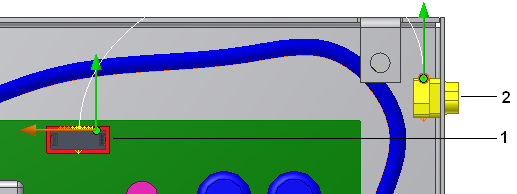

- W oknie graficznym wybierz złącze początkowe (1) i złącze końcowe (2).

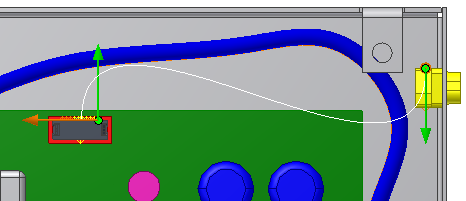

Wyświetlane są strzałki kierunkowe oraz splajn. Zielona strzałka wskazuje kierunek zewnętrzny złącza. Pomarańczowa strzałka wskazuje orientację szerokości bryły kabla taśmowego. Splajn określa początkowy kształt kabla taśmowego.
-
Kierunek zewnętrzny złącza końcowego jest niewłaściwy. Kliknij narzędziem Kierunek zewnętrzny w obszarze złącza końcowego, aby zmienić kierunek.
- Kliknij przycisk OK.
Użytkownik nadal pracuje w trybie tworzenia kabla taśmowego i możliwe jest dodawanie punktów pośrednich umożliwiających zmianę bieżącego kształtu kabla.
- Kliknij prawym przyciskiem myszy, wybierz polecenie Edycja odsunięcia i wprowadź wartość 0.500 cala.

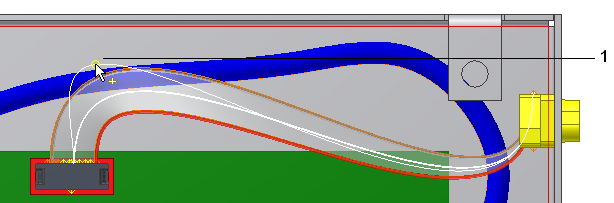

- Kliknij w oknie graficznym, aby dodać punkt pośredni (1) umożliwiający sterowanie zbliżaniem się kabla do złącza początkowego.
- Kliknij w oknie graficznym, aby sterować zbliżaniem się kabla do złącza końcowego. Tym razem kliknij istniejący punkt konstrukcyjny (2).

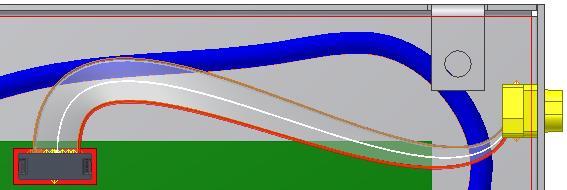

- Kliknij prawym przyciskiem myszy i wybierz polecenie Zakończ.
