Tworzenie trasy węża

1. Dwukrotnie kliknij Przebiegi przewodów rurowych w przeglądarce modeli.
2. Na wstążce kliknij kartę Przewody rurowe panel Przebieg Utwórz przebieg rury .
3. W oknie dialogowym Utwórz przebieg rurociągu wpisz AirSystem2 jako nazwę rurociągu. Zaakceptuj pozostałe wartości domyślne, a następnie kliknij przycisk OK.

   W przeglądarce zostaje dodany i aktywowany rurociąg AirSystem2:1. Na wstążce pojawia się karta Przebieg rury.

4. Na karcie Przebieg rury, panelu Zarządzanie, z listy Styl aktywny wybierz styl Wąż hydrauliczny — gwint wewnętrzny — złącze.
5. Na wstążce kliknij kartę Przebieg rury panel Trasa Nowa trasa .
6. W oknie dialogowym Utwórz nową trasę zaakceptuj domyślną nazwę pliku i położenie, a następnie kliknij przycisk OK.

   Trasa rurki jest dodawana do aktywnego przebiegu i aktywowana. Na wstążce pojawia się karta Trasa.

7. Na wstążce kliknij kartę Trasa panel Tworzenie Trasa .

   Łącznik początkowy określony w stylu przewodu zostanie dołączony do wskaźnika i jest gotowy do umieszczenia.


8. Przesuń kursor na okrągłą krawędź, jak pokazano na ilustracji. Następnie kliknij, by określić łącznik początkowy.
   Uwaga: Oś kierunkowa na części musi wskazywać kierunek trasy.

9. Pojawi się łącznik końcowy i zostanie on dołączony do kursora. Należy zwrócić uwagę na to, że w tym stylu oba łączniki (początkowy i końcowy) odwołują się do tego samego pliku części.
10. Przesuń kursor na otwór kołowy, znajdujący się na części zaworu.

    Jeśli orientacja łącznika jest nieprawidłowa, kliknij prawym przyciskiem myszy i wybierz opcję Następne połączenie.

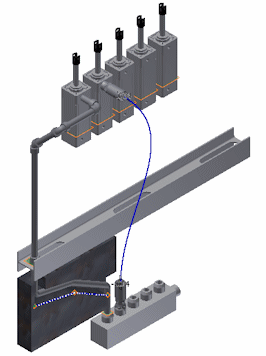

11. Kliknij, aby wstawić łącznik końcowy. Wyświetlona zostanie linia trasy.
