okno dialogowe Dopasowanie zatrzasku

Tworzy element połączenia zatrzaskowego używając punktów ze szkiców 2D lub punktów konstrukcyjnych 3D oraz elementów kierunku.

Dostęp

Wstążka: karta Model 3D panel Część z tworzywa sztucznego Połączenie zatrzaskowe

Wspólne dla obu typów. Określa umieszczenie połączenia zatrzaskowego.

Umieszczenie
	Bryła określa bryłę docelową dla elementu Połączenia zatrzaskowego.
	Umieszczenie Ze szkicu wymaga posiadania punktów na płaszczyźnie szkicu (Środków).
		Odwróć kierunek belki lub zacisku powoduje odwrócenie kierunku (początkowo odpowiada wektorowi normalnemu płaszczyzny szkicu).
		Środki określa położenie środka. Punkty utworzone za pomocą polecenie Punkt środkowy są wybierane automatycznie.
		Polecenie Kierunek haka udostępnia cztery strzałki w odstępie co 90 ^stopni.
	Umieszczenie W punkcie wymaga punktów konstrukcyjnych 3D lub punktów szkicu (Środków) i dwóch kierunków.
		Odwróć kierunek belki lub zacisku określa kierunek.
		Opcja Kierunek belki odwraca kierunek w stronę przeciwną do wektora zdefiniowanego poprzez wybór kierunku.
		Selektor kierunku haka/zatrzasku określa kierunek haka/zatrzasku, gdy polecenie W punkcie jest wybrane.
		Polecenie Kierunek haka udostępnia cztery strzałki w odstępie co 90 ^stopni.

Pole wyboru Wydłuż określa, czy belka ma zostać wydłużona czy zatrzymana:

	Wydłuży się do następnej
	Zatrzyma się w punkcie

Określa parametry belki elementu połączenia zatrzaskowego.

	Grubość belki przy ścianie
	Długość belki
	Grubość belki przy haku
	Szerokość belki przy ścianie
	Szerokość belki przy haku

	Długość końcówki haka
	Głębokość podcięcia haka
	Długość haka
	Kąt powierzchni zatrzymania haka
	Kąt powierzchni przecięcia haka

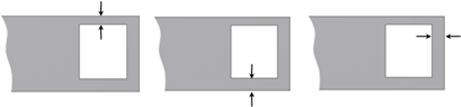

	Szerokość zatrzasku po bokach i na szczycie
	Długość otworu zatrzasku
