Użyj opcji Wartości domyślne dla konstrukcji blachowej, aby zastosować różne style do aktywnej konstrukcji blachowej. Część zostanie zmieniona lokalnie.
- Na wstążce kliknij
karta Konstrukcja blachowa
panel Ustawienia
Wartości domyślne dla konstrukcji blachowej
lub kliknij prawym przyciskiem myszy i wybierz opcję Wartości domyślne dla konstrukcji blachowej z menu znakowego. Ponieważ został zapisany styl, który był utworzony w Bibliotece stylów, jest on dostępny dla tej części.

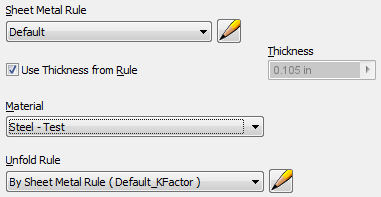

- Z menu rozwijanego Reguła konstrukcji blachowej wybierz styl Reguła konstrukcji blachowej test.
- Sprawdź, czy wybrano opcję Użyj grubości reguły.
Pole Grubość jest zablokowane, a grubość, która została określona dla opcji Reguła stylu konstrukcji blachowej test, jest wyświetlona w tym polu.
- Z menu rozwijanego Materiał wybierz opcję Stal — test.
- Kliknij przycisk Zastosuj. Style zostaną zastosowane w części.
- Aby potwierdzić, można użyć polecenia na karcie Narzędzia panel Zmierz, aby uruchomić kilka kontroli.

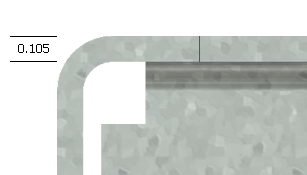

- Określoną dla opcji Reguła stylu konstrukcji blachowej test wartością grubości jest 0.105 cala.
-
Promień zagięcia wynosi 0.121 cala, na opisie technicznym wartość opcji Grubość wynosi * 1.15 (0.105 * 1.15).
- Dodatkowo kąt jest kątem prostym w stylu Reguła stylu konstrukcji blachowej test.
- Określoną dla opcji Reguła stylu konstrukcji blachowej test wartością grubości jest 0.105 cala.
