Następnie należy zdefiniować warunki graniczne poprzez dodanie wiązań strukturalnych i obciążeń. Rozpoczniemy od dodania wiązań.
Uwaga: Wiązania są wymagane do przeprowadzania symulacji ramy. W przypadku uruchomienia symulacji bez wiązań zostanie wyświetlone okno dialogowe z komunikatem błędu: Brak zdefiniowanych wiązań.
- W panelu Wiązania kliknij opcję Sworzniowe

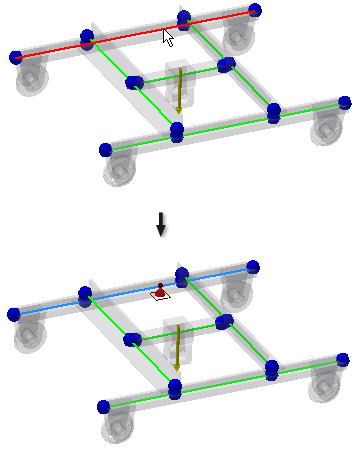

. Zostanie wyświetlone okno dialogowe z aktywną opcją wyboru Źródło. - Wybierz belkę, jak przedstawiono na ilustracji. Zostanie wyświetlony podgląd wiązania sworzniowego.
-
Upewnij się, że w oknie dialogowym Wiązanie sworzniowe wybrano opcję Bezwzględne. Należy wstawić wartość odsunięcia za pomocą wartości absolutnych mierzonych od początku belki.
Uwaga: Można użyć polecenia Układy lokalne
w panelu Wyświetlanie, aby wyświetlić układ współrzędnych belki w celu zdefiniowania początku belek. - W oknie dialogowym Wiązanie sworzniowe ustawi Odsunięcie na 170 mm i kliknij OK. Wiązanie sworzniowe zostanie zastosowane.

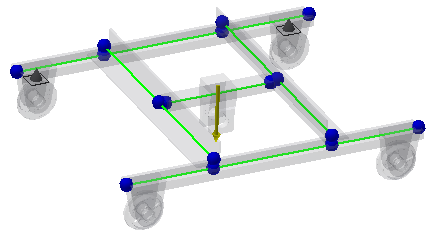

- Wstaw drugie wiązanie sworzniowe dla tej samej belki. Ponownie kliknij Sworzniowe w panelu Wiązania.
- Wybierz tę samą belkę i ustaw Odsunięcie na 2330 mm. Kliknij przycisk OK.
