- W przeglądarce dwukrotnie kliknij Zespół wiązki przewodów1.
-
Na wstążce kliknij
kartę Kable i wiązki przewodów
panel Tworzenie
Utwórz segment

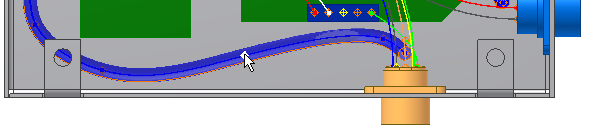

. - Zatrzymaj wskaźnik na segmencie wiązki przewodów, który ma być rozgałęziony, a następnie kliknij punkt konstrukcyjny segmentu pokazany jako punkt początkowy rozgałęzienia.
- Zmień odsunięcie na 0.470, a następnie wybierz jeden punkt (2) pomiędzy segmentem a złączem LTP:1.

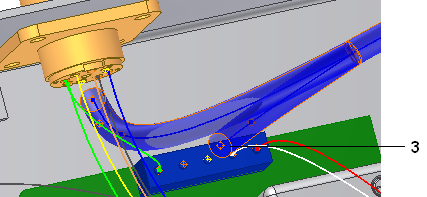

- Przy ostatnim punkcie (3) zmień odsunięcie na 0.270, a następnie wybierz powierzchnię złącza LTP:1 w pobliżu sworznia 3.
- Aby zakończyć rozgałęzienie o kształcie podobnym do przedstawionego na rysunku, kliknij prawym przyciskiem myszy i wybierz polecenie Zakończ.
