Użyj polecenia Rozwiń element, aby zaznaczyć zagięcia, które należy wyrównać. Nie trzeba całkowicie rozwijać modelu. Można dodać liniowy szyk otworu. W niniejszym ćwiczeniu, z modelem rozwiniętym w obecnym stanie, najpierw należy rozwinąć dwa dodatkowe zagięcia o kącie 90 stopni.

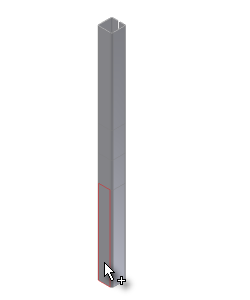

- Podobnie jak przypadku utworzonego modelu rozwiniętego należy najpierw zidentyfikować nieruchomą powierzchnię. Kliknij powierzchnię pokazaną na następującej ilustracji.

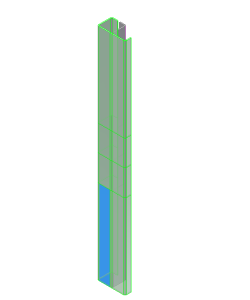

Po wybraniu wskazanej powierzchni zagięcia, które można rozwinąć względem tej płaszczyzny, zostają podświetlone.

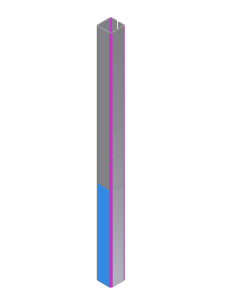

- Kliknij, aby wybrać zagięcie, które formuje najbliższy 90-stopniowy narożnik:
Po wybraniu zagięcia zostaje wyświetlony podgląd rozwinięcia części.
Następnie należy zakończyć rozwijanie.
