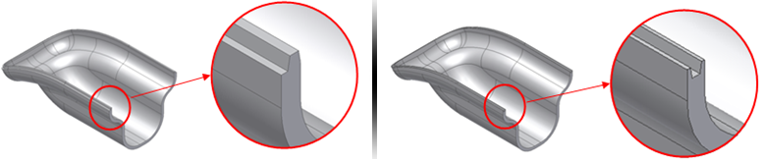

Tworzy element Występ lub Rowek na cienkiej ścianie części.
Dostęp
Wstążka:
karta Model 3D
panel Część z tworzywa sztucznego
Występ
Przełączanie pomiędzy opcjami występ/rowek -
Określa rodzaj elementu będącego występem lub rowkiem.
Kształt
- Krawędzie ścieżki
-
Wybiera jedną lub wiele ścieżek. Każda ścieżka musi charakteryzować się ciągłością styczności. Wszystkie ścieżki tego samego występu/rowku muszą znajdować się na powierzchni ciągłości styczności.
- Powierzchnia wiodąca
-
Wybiera powierzchnię przewodnią. Powierzchnia przewodnia ma krawędzie ścieżki w swoim sąsiedztwie. Jeśli zostanie naciśnięty, utrzymuje przekrój występu/rowku pod stałym kątem wzdłuż ścieżki.
- Kierunek wyciągnięcia
-
Przedłuża, aby wyświetlić strzałkę wyboru. Kliknij, aby wybrać kierunek wyciągnięcia występu/rowku. Stanowi alternatywę dla powierzchni przewodniej. Jego naciśnięcie zapewnia utrzymanie przekroju występu/rowku równolegle do niego wzdłuż całej ścieżki.
- Przedłużenie ścieżki
-

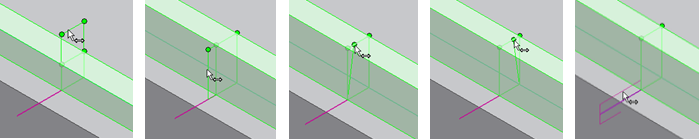

Przedłuża, aby wyświetlić strzałkę wyboru. Kliknij, aby wybrać elementy do ponownie wyciąć występ/rowek. Ten sam selektor pozwala na równoczesny wybór elementów do obcięcia oraz sekcji ścieżki, które zostaną zatrzymane lub usunięte. Użyj zielonych i żółtych kropek aby określić które części ścieżki mają być zatrzymane lub usunięte.
Polecenie Występ

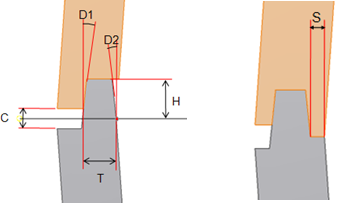

Karta Występ przechowuje parametry geometryczne danych wejściowych dla typu występu. Alternatywą dla wprowadzania precyzyjnego w polu tekstowym jest użycie manipulatorów, które pozwalają na interaktywne wymiarowanie wszystkich parametrów.
Karta Występ posiada pola tekstowe do wprowadzania danych dla:
-
Kątów D1 i D2 pochylenia występu
-
Wysokości występu H
-
Grubości występu T
-
Szerokości progu S
-
Wysokości prześwitu C
Rowek

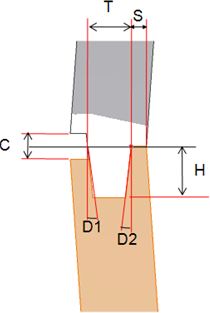

Karta Rowek zawiera parametry geometryczne pól danych wejściowych dla Rowka. Alternatywą dla wprowadzania precyzyjnego w polu tekstowym jest użycie manipulatorów, które pozwalają na interaktywne wymiarowanie wszystkich parametrów.
Karta Występ posiada pola tekstowe do wprowadzania danych dla:
-
Kątów D1 i D2 pochylenia rowka
-
Wysokości rowka H
-
Grubości rowka T
-
Szerokości progu S
-
Wysokości prześwitu C
