Pistolet do uszczelniania jest zespołem składającym się z kilku części, z których kilka jest ruchomych. Dla pistoletu do uszczelniania można utworzyć kilka scenariuszy operacyjnych, lecz do celów symulacji wybrano zespół w stanie równowagi statycznej.
Symulacja ma na celu zbadanie sytuacji pociągnięcia za spust oraz siły napierającej na dno pojemnika z uszczelniaczem przekraczającej wewnętrzny opór pojemnika. W tym przypadku tuż przed wypchnięciem uszczelniacza z pojemnika zespół znajduje się w stanie równowagi statycznej.
Na wstążce kliknij
kartę Środowiska
panel Początek
Analiza naprężeń
, aby przejść do środowiska analizy naprężeń.

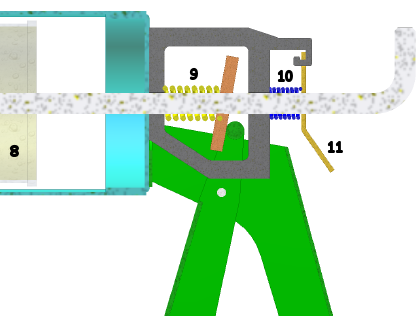

Rozwiń Caulk Gun.iam w przeglądarce Analizy naprężeń. Z symulacji wykluczono następujące komponenty:
- Pojemnik z uszczelniaczem [8]
- Sprężyna siłownika [9] (nie wymodelowano, lecz uwzględniono w symulacji za pomocą kontaktu sprężyny)
- Sprężyna blokady [10]
- Blokada [11]
