Wymiarowanie tablicy montażowej

1. Na wstążce kliknij kartę Tablica montażowa panel Wymiar Wymiar wiązki .
2. W oknie graficznym kliknij punkt w prawym końcu segmentu poziomego, a następnie kliknij punkt segmentu na rozgałęzieniu.

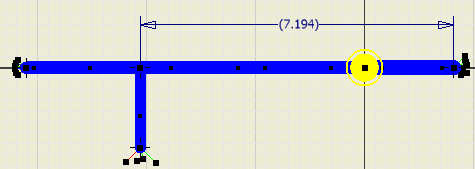

3. Przeciągnij go, aby wyświetlić wymiar, a następnie kliknij, aby umieścić go jak na rysunku.
   Uwaga: Wymiary mogą się różnić w zależności od położenia segmentu i punktów segmentu.

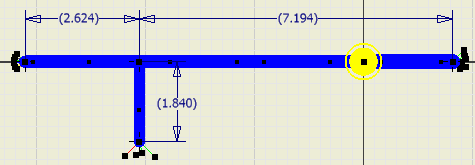

4. Określ wymiary pozostałych dwóch segmentów zgodnie z przykładem, kliknij prawym przyciskiem i wybierz polecenie Gotowe.
