W tej części omówiono, jak należy zakończyć tworzenie dwuwymiarowego zacisku zawiasowego bez zamykania zespołu. Proces roboczy edycji lokalnej umożliwia rzutowanie krawędzi z innych komponentów do szkicu, jeśli zajdzie taka potrzeba. Można również zmierzyć możliwy odstęp przed utworzeniem bryły.
Następnie należy sprawdzić część pod kątem kolizji w wymaganym zakresie ruchu.
Aby rozpocząć, przeciągnij korbowód lub szkic 2D do niemal pionowego położenia, jak przedstawiono poniżej.
- Kliknij prawym przyciskiem myszy część szkicu zacisku w przeglądarce i wybierz Edycja z menu kontekstowego lub kliknij prawym przyciskiem myszy Szkic 2D w oknie graficznym, a następnie wybierz opcję Edytuj komponent z menu znakowego. Można również dwukrotnie kliknąć szkic lub plik części w przeglądarce, aby rozpocząć edycję lokalną. Nie wybieraj polecenia Otwórz, gdyż w takim przypadku plik części zostanie otwarty w osobnym oknie.
Nieaktywne komponenty zespołu są wyświetlane jako przezroczyste.

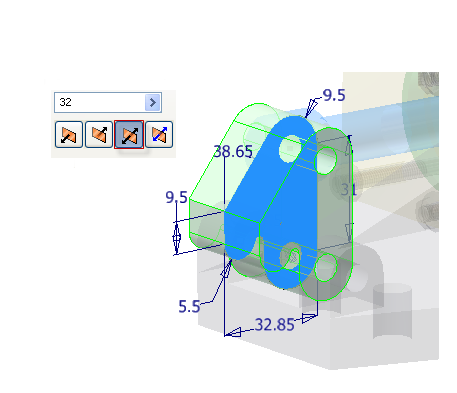

- Użyj polecenia Wyciągnięcie proste. Wprowadź odległość równą 32 mm. Użyj opcji symetrii w obu kierunkach. Kliknij przycisk OK, aby utworzyć wyciągnięcie.
- Aby usunąć materiał z bryły w celu zapewnienia wolnego miejsca dla tłoka, utwórz nowy szkic 2D na przedniej powierzchni zacisku, jak pokazano poniżej.
- Wykonaj rzut geometrii u góry wyciągnięcia prostego na szkic, tak jak pokazano poniżej.
- Naszkicuj prostokąt pokrywający się z odwzorowaną linią, jak pokazano na poniższej ilustracji.

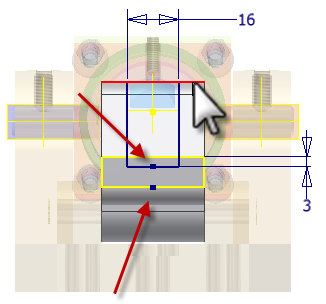

- Utwórz wiązanie pionowe pomiędzy dwoma wskazanymi krawędziami. Uwaga: Jeżeli po utworzeniu wiązania otrzymana geometria różni się od przedstawionej na poniższej ilustracji, cofnij tworzenie tego wiązania i utwórz wiązanie poziome.
- Dodaj 16 mm wymiar poziomy oraz 3 mm wymiar pionowy, jak pokazano poniżej.
-
Zakończ szkic. - Użyj polecenia Wyciągnięcie proste. Wytnij profil wzdłuż części. Użyj opcji Wszystko.
- Kliknij przycisk OK, aby utworzyć wyciągnięcie.
-
Kliknij polecenie Powrót lub kliknij prawym przyciskiem myszy i wybierz polecenie Zakończ edycję, aby wrócić do środowiska zespołu. - Na wstążce włącz
kartę Sprawdź
panel Kolizja
Uaktywnij rozwiązywanie kontaktów
. - Przesuń zacisk do przodu, aż tłok dotknie przedniej nasadki końcówki.
-

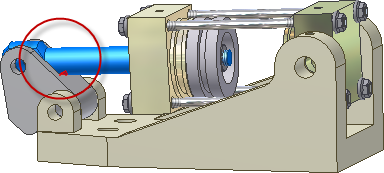

Wybierz opcję Analiza kolizji. Wybierz korbowód, aby zdefiniować zestaw 1. Wybierz zacisk, aby zdefiniować zestaw 2. Kliknij przycisk OK, aby sprawdzić, czy występuje kolizja. Wykryta zostanie niewielka kolizja w miejscu, w którym korbowód przechodzi przez wycięcie w zacisku.
- Aby usunąć kolizję, kliknij dwukrotnie zawias zacisku w celu rozpoczęcia lokalnej edycji. Dokonaj edycji szkicu pod elementem Wyciągnięcie_proste4 w przeglądarce części i zwiększ wymiar pionowy z 3 mm do 6 mm. Uaktualnij część i wróć do środowiska zespołu. Sprawdź ponownie, czy występuje kolizja. Kolizja została usunięta.
- Zapisz plik zespołu i inne komponenty w przypadku wyświetlenia komunikatu.
