Następnie dodaj wzmocnienia kątowe.

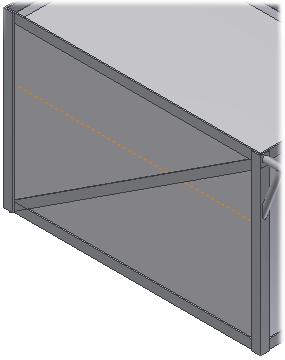

- Zorientuj model, tak jak pokazano.
- Na wstążce kliknij
kartę Projekt
panel Rama
Wstaw ramę
. - Wybierz DIN 59 370 S Kątownik stalowy z menu Rodzina.
- Wybierz wartość S 35 x 5 z menu Rozmiar.
- Wybierz opcję Wstaw elementy między punkty.
- Zaznacz punkt początkowy. Ten punkt jest narożnikiem wierzchołka na modelu szkieletowym.
- Wybierz punk końcowy.
- Ustaw wskaźnik orientacji, jak przedstawiono na ilustracji.Wprowadź wartość –5 mm w polu Odsunięcie w pionie.
- Wprowadź wartość 0.00 mm w polu Odsunięcie w poziomie.
- Wprowadź wartość 0.00 stopni w polu Kąt.
- Kliknij przycisk Zastosuj.
- Użyj tych procedur, aby dodać inne wzmocnienia na innych stronach. Zmień wartość kąta na 180.00 stopni i kliknij polecenie Lustrzane odbicie elementu ramy.
- Kliknij przycisk Anuluj, gdy zakończysz.
