Aby utworzyć wyciągnięcie proste, zamiast wywoływać polecenie Wyciągnięcie proste ze wstążki, klawiatury lub menu znakowego, można skorzystać z innej metody oferowanej przez środowisko bezpośredniej manipulacji.

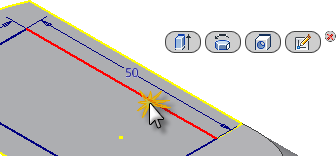

- Wybierz dowolną z czterech linii tworzących naszkicowany prostokąt, by wyświetlić minipasek narzędzi szkicu.
- Minipasek narzędzi szkicu zawiera, począwszy od lewej strony, następujące cztery polecenia:
- Wyciągnięcie proste
- Obrót
- Otwór
- Edytuj szkic

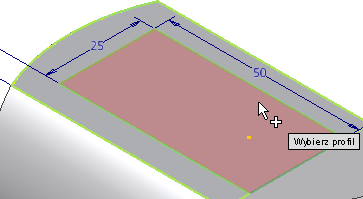

- Kliknij przycisk Wyciągnięcie proste i wybierz prostokąt jako profil do utworzenia wyciągnięcia. Upewnij się, że dokonujesz wyboru wewnątrz prostokąta.
- Gdy pojawi się minipasek narzędzi Wyciągnięcie proste, kliknij strzałkę na przycisku Operacja i wybierz opcję Wytnij.
- Zauważ, że następuje automatyczna zmiana kierunku wyciągnięcia z Kierunku 1 na Kierunek 2. Program Inventor rozpoznaje, że profil szkicu został utworzony na powierzchni części oraz że operację Wytnij można wykonać wyłącznie na istniejącym obiekcie.
- Wybierz teraz opcję Przejściowe na liście Zakresy
i kliknij zielony przycisk Ok, by zakończyć polecenie Wyciągnięcie proste.
Nowy element, Extrusion2 (Wyciągnięcie proste2), zostaje dodany do przeglądarki modeli.
