Aby wybrać wierzchołki modelu, punkty przecięcia się krawędzi i osi, punkty przecięcia się trzech nierównoległych powierzchni bądź płaszczyzn lub inne elementy konstrukcyjne jako punkty konstrukcyjne, w pliku części na karcie Model 3D, w panelu Elementy konstrukcyjne użyj opcji Punkt lub Punkt nieruchomy. Punkty konstrukcyjne możesz również tworzyć jako dane wejściowe, w trakcie działania poleceń innych elementów konstrukcyjnych, wymagających podania (wybrania) punktu.
Punkty konstrukcyjne można umieszczać na otworach i wycięciach w powierzchniach części, powierzchniach modelu, powierzchniach konstrukcyjnych i powierzchniach bazowych. Gdy aktywny jest tryb Wybieranie pętli, można umieścić punkt konstrukcyjny na jednej lub wielu pętlach.
Elementy konstrukcyjne są abstrakcyjną geometrią używaną w przypadkach, gdy aktualnie istniejąca geometria nie wystarcza, aby skonstruować i rozmieścić dodatkowe elementy. Aby zdefiniować kształt i położenie elementów, należy te elementy związać z elementami konstrukcyjnymi.
Punkty konstrukcyjne mogą być umieszczane lub rzutowane na powierzchnie części, liniowe krawędzie lub na łuki i okręgi. Punkty konstrukcyjne mogą być wiązane z punktami środkowymi łuków, okręgów i elips.
Zastosowania dla punktów konstrukcyjnych
- Zaznaczają środki wałków i szyków
- Definiują układ współrzędnych
- Definiują płaszczyzny (trzy punkty)
- Definiują ścieżki 3D

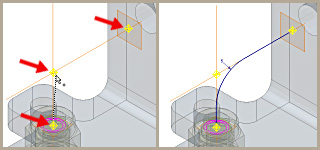

Podczas tworzenia przeciągnięć 3D można wstawić punkt konstrukcyjny w miejscu przecięcia osi konstrukcyjnych z płaszczyznami konstrukcyjnymi. Wskaż punkty konstrukcyjne i wierzchołki istniejących części, aby zdefiniować ścieżkę przeciągnięcia.
Różnice w swobodnych i nieruchomych punktach konstrukcyjnych
Nieruchome punkty konstrukcyjne mają usunięte wszystkie stopnie swobody i dlatego mają ustalone położenie w przestrzeni. Wymiary i wiązania mogą zmieniać położenie swobodnego punktu konstrukcyjnego.
W pliku części użyj polecenia Punkt nieruchomy. Podczas tworzenia nieruchomego punktu konstrukcyjnego w pliku części dostępne jest polecenie Obróć/przesuń 3D, które pozwala określić pewne operacje względem nieruchomego punktu konstrukcyjnego. Ewentualnie, użyj opcji Obróć/Przesuń 3D z menu kontekstowego, aby po umieszczeniu punktu konstrukcyjnego zmienić jego położenie.
Położenie nieruchomego punktu konstrukcyjnego
Aby określić stałe położenie punktu konstrukcyjnego w pliku części, wybierz punkt konstrukcyjny w przeglądarce, kliknij prawym klawiszem myszy i wybierz Nieruchomy.
- Pozycja punktu konstrukcyjnego jest na początku określana przez geometrię wybraną do jego utworzenia. Po wybraniu opcji Nieruchomy powiązanie punktu konstrukcyjnego z wybraną geometrią zostanie usunięte. Punkt konstrukcyjny będzie zajmował stałe położenie w przestrzeni, nawet po przesunięciu lub zmianie kształtu wybranej geometrii.
Po usunięciu w menu znacznika przy opcji Nieruchomy, skojarzona zależność między elementami zostanie przywrócona. Zmiana wybranej geometrii zmienia położenie punktu konstrukcyjnego.
- Po edycji nieruchomego punktu konstrukcyjnego za pomocą polecenia Obróć/Przenieś 3D, powiązanie z odnośną geometrią jest bezpowrotnie usuwane. Nie można przywrócić skojarzonego związku między punktem konstrukcyjnym i oryginalną geometrią.
Gdy zostanie użyta opcja Unieruchomiony punkt konstrukcyjny na karcie Model 3D, utworzony punkt konstrukcyjny nie będzie skojarzony z inną geometrią. Punkt konstrukcyjny będzie zajmował położenie o współrzędnych X, Y i Z, użytych do jego utworzenia.
Zmiany nieruchomego punktu konstrukcyjnego
W przypadku pliku części, kliknij prawym przyciskiem myszy nieruchomy punkt konstrukcyjnym w przeglądarce i wykonaj jedną z poniższych czynności:
- Wybierz opcję Obróć/Przenieś 3D.
Jeśli punktu konstrukcyjny został umieszczony w oparciu o inną geometrię, geometria ta przestanie być skojarzona z punktem konstrukcyjnym. Punkt konstrukcyjny będzie nieruchomy.
- Wybierz opcję Ponownie zdefiniuj element.
Punkt konstrukcyjny będzie skojarzony ze wskazaną nową geometrią. Zmiana tej geometrii spowoduje zmianę położenia punktu konstrukcyjnego.
