Aby obrócić słup podczas umieszczania
- Na wstążce kliknij przycisk
Słup konstrukcyjny. - Karta Konstrukcja
panel KonstrukcjaSłup - Karta Architekturapanel Zbudujlista rozwijana Słup Słup konstrukcyjny
Gdzie to jest?
- Karta Konstrukcja
- Na palecie Właściwości z listy rozwijanej Wybór typów wybierz typ słupa.
- Na pasku opcji określ następujące opcje:
- Obróć po umieszczeniu. Wybierz tę opcję, aby obrócić słup natychmiast po jego umieszczeniu.
- Poziom. (Tylko widoki 3D) Wybierz poziom podstawy słupa. W widokach rzutu poziom widoku jest poziomem podstawy słupa.
- Głębokość. To ustawienie umożliwia narysowanie słupa w dół od podstawy. Aby narysować kolumnę w górę od podstawy, wybierz opcję Wysokość
- Poziom/Niezwiązana. Wybierz poziom dla góry słupa lub wybierz opcję Niezwiązana i określ wysokość kolumny.
- Kliknij, aby umieścić słup.

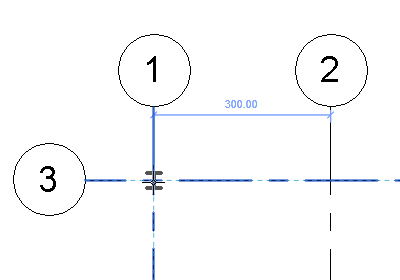

Słupy są przyciągane do istniejącej geometrii. Podczas umieszczania słupów w przecięciach linii siatki oba zbiory linii siatki są wyróżnione.
Słupy można dodawać w rzutach i widokach 3D. Wysokość słupa określona jest przez właściwości Poziom bazowy i Poziom góry, jak również odsunięcia.
Podczas umieszczania słupów użyj klawisza Spacja, aby zmienić orientację kolumny. Każdorazowo po naciśnięciu klawisza Spacja słup zostanie obrócony w celu wyrównania z przecinającymi się liniami siatki w wybranym położeniu. W przypadku braku linii siatki naciśnięcie klawisza Spacja powoduje obrócenie słupa o 90 stopni.
