Słupy konstrukcyjne są używane do modelowania pionowych elementów nośnych w budynku. Mimo że słupy konstrukcyjne dzielą wiele właściwości ze słupami architektonicznymi, to te pierwsze mają dodatkowe właściwości definiowane przez ich konfigurację i normy branżowe. Słupy konstrukcyjne różnią się od słupów architektonicznych również działaniem.
Elementy konstrukcyjne, takie jak belki, stężenia, stopy fundamentowe są łączone z słupami konstrukcyjnymi, ale nie są łączone z słupami architektonicznymi.
Zazwyczaj rysunki lub modele otrzymywane od architekta mogą zawierać siatkę i słupy architektoniczne. Słupy konstrukcyjne należy tworzyć, umieszczając każdy z nich ręcznie lub za pomocą narzędzia W punktach przecięcia osi konstrukcyjnych, aby dodać słup do wybranych przecięć linii siatki.
Słupy konstrukcyjne mogą być tworzone w rzucie lub widokach 3D.
Dodawanie słupów w widoku 3D
Pomocne jest skonfigurowanie siatki przed dodaniem słupów konstrukcyjnych, ponieważ są one przyciągane do linii siatki (zobacz sekcję Dodawanie osi).

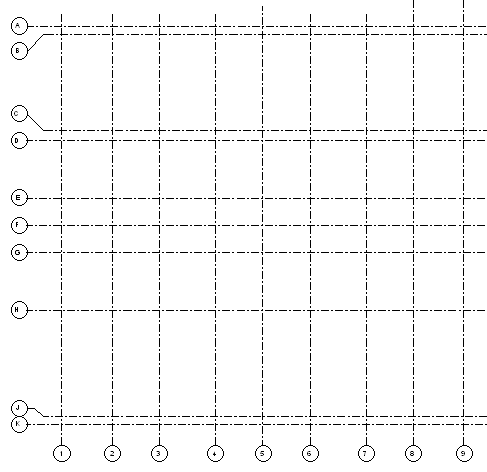

Wycinek osi do umieszczania elementów konstrukcyjnych
Linie osi stanowią także pionowe płaszczyzny dla stężeń. Kliknij kolejno kartę Konstrukcja
panel OdniesienieSiatka.
Można umieszczać słupy konstrukcyjne, które zostaną dołączone do innych elementów konstrukcyjnych. Więcej informacji znajduje się w temacie Dołączanie słupów.
