Wstawianie słupów konstrukcyjnych w środek słupów architektonicznych

1. Na wstążce kliknij przycisk Słup konstrukcyjny.

   Gdzie to jest?

   • Kliknij kolejno kartę Architekturapanel Zbudujlistę rozwijaną SłupSłup konstrukcyjny.
   • Karta Konstrukcjapanel KonstrukcjaSłup
2. Na palecie Właściwości z listy rozwijanej Wybór typu wybierz typ słupa.
3. Kliknij kolejno kartę Zmień | Umieść słup konstrukcyjnypanel WieleW słupach.
4. Wybierz pojedynczy słup architektoniczny lub przeciągnij pole wskazania na słup architektoniczny w widoku, aby wybrać wiele słupów.

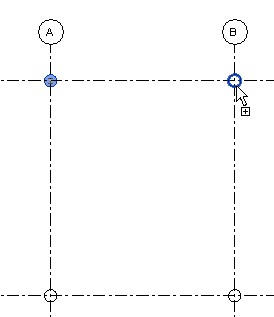

   Wybieranie pojedynczego słupa architektonicznego

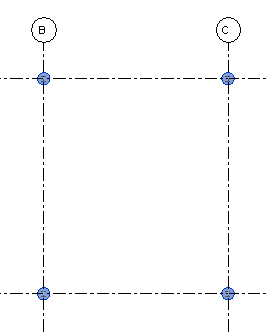

   Wybieranie wielu słupów architektonicznych

   Słupy konstrukcyjne są przyciągane do środków słupów architektonicznych. Aby uzyskać więcej informacji na temat tworzenia pola wskazania, zobacz Wybór elementów.

5. Po zakończeniu kliknij kolejno kartę Zmień | Umieść słup konstrukcyjny > kartę Wewnątrz słupów architektonicznychpanel WieleZakończ.
   Uwaga: Możesz sterować sposobem wyświetlania rodziny słupów w widoku rzutu projektu. Aby zachować stałe wyświetlanie słupów niezależnie od płaszczyzny przekroju dla widoku rzutu w tym projekcie, w Edytorze rodziny wybierz polecenie „Pokaż predefiniowany przekrój rodziny w widokach rzutu”. Aby uzyskać więcej informacji, zobacz Określanie sposobu wyświetlania słupa konstrukcyjnego w rzucie.
