Menedżer makr jest interfejsem służącym do:
- Wybieranie opcji uruchamiającej środowisko Revit Macro IDE, umożliwiające dodawanie, edycję, budowę i debugowanie makr.
- uruchamiania utworzonego wcześniej makra z listy kategorii.

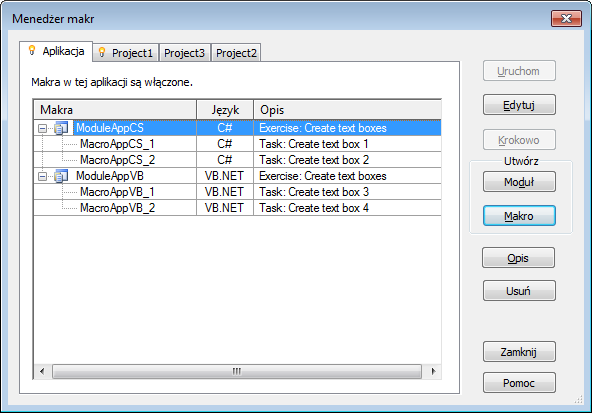

Poniżej pokazano ekran Menedżera makr:
Karty wskazują zakres lub poziom makra.
- Karta Aplikacja. Na karcie Aplikacja wyświetlana jest lista modułów makr dostępnych we wszystkich otwartych projektach programu Revit w bieżącym wystąpieniu aplikacji Revit. Jest to zawsze pierwsza karta od lewej i jest ona zawsze aktywna (wskazywana przez ikonę
). Jest ona zawsze dostępna, jeśli otwarte są projekty. Uwaga: Po przesłaniu pliku RVT do osoby pracującej na innym komputerze makra poziomu aplikacji nie będą dostępne. - Karta aktywnego dokumentu. Na karcie aktywnego dokumentu wyświetlany jest aktualnie aktywny projekt w programie Revit. Projekt nie musi zawierać zagnieżdżonych makr, tak jak w tym przypadku, ale może je zawierać. Karta ma taką samą nazwę jak aktywny projekt (w tym przypadku Projekt1) i jest wskazywana przez ikonę . Ta karta nie jest widoczna, gdy projekt nie jest otwarty.
- Karty nieaktywnego dokumentu. Karty nieaktywnego dokumentu reprezentują otwarte projekty, które zawierają zagnieżdżone makra (patrz poniżej). Karta ma taką samą nazwę jak projekt (w tym przypadku Projekt2 i Projekt3).
Moduły i makra są dodawane, modyfikowane, budowane i usuwane na tych kartach.
Makra i moduły

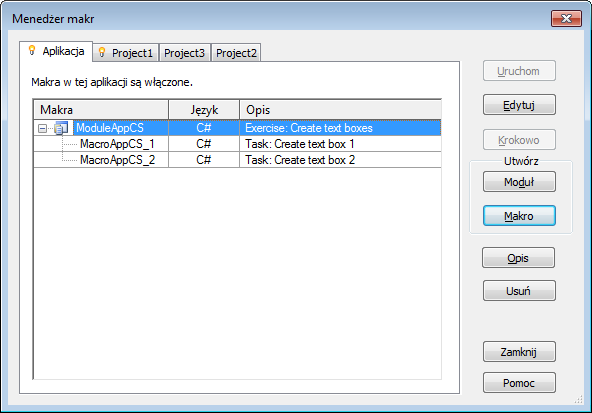

Moduł stanowi organizacyjne zgrupowanie makr. Makra mogą być niezależne w ramach modułu, gdy są one uruchomione lub współdzielić ze sobą kod lub narzędzia. Są one uporządkowane w Menedżerze makr, tak samo jak w module nadrzędnym.
Makra w ramach modułu są wyświetlane i budowane razem. Ikony reprezentujące moduł również wskazują ich bieżący stan.
| Ikona | Stan makra |
|---|---|
 |
Moduł jest prawidłowo budowany, włączany i wczytywany. Ten moduł jest gotowy do uruchomienia. |
 |
Ten moduł został zedytowany, ale nie zbudowany. |
 |
Moduł jest wyłączony. |
 |
Zbudowanie modułu nie powiodło się. |
 |
Wczytanie modułu nie powiodło się. |
 |
Moduł jest uszkodzony. |
Moduły poziomu aplikacji i poziomu dokumentu
Narzędzia makr poziomu aplikacji powinny być przydatne w dowolnym dokumencie w większości sesji programu Revit. Ponadto do ich uruchomienia nie jest wymagane otwarcie projektu w programie Revit. Zapewnia to elastyczność w:
- dostosowywaniu interfejsu użytkownika programu Revit,
- dodawaniu narzędzi do programu Revit,
- modyfikowaniu dokumentów podczas otwierania,
- otwieraniu wsadowym dokumentów,
- stosowaniu nowych standardów lub ustawień do nowych dokumentów.
Jeśli powyższe funkcje będą wykorzystywane, zaleca się utworzenie makr poziomu aplikacji, które umożliwiają rozpoczęcie transakcji wymaganych przez makro.
Makra poziomu dokumentu są pisane na potrzeby określonych projektów i są zapisywane w projekcie programu Revit.
Implementacje języków w interfejsie Revit Macro
Makra można tworzyć w programie Revit za pomocą języków programowania C#, VB.NET, Ruby i Python. Wybrany wariant określa typ szablonu kodu źródłowego generowanego i edytowanego w środowisku Revit Macro IDE.
Położenia plików projektu makra
Pracując w środowisku Revit Macro IDE, należy pamiętać, że na liście kategorii Menedżera makr wyświetlane są tylko poprawnie utworzone i zapisane makra. Przed omówieniem przykładu początkowego kodu wczytywanego do środowiska Revit Macro IDE poniżej wskazano położenia, w których znajdują się pliki projektów makr na komputerze użytkownika.
Projekty makr zarówno z poziomu aplikacji, jak i z poziomu dokumentu są przechowywane w podfolderze katalogu instalacyjnego programu Revit:
Systemy Windows 7 i 8: %ALLUSERSPROFILE%\Autodesk\<nazwa i wersja produktu>\Macros\<wersja>\<produkt>\AppHookup
Projekty makr poziomu dokumentu przechowywane są w pliku RVT. Po otwarciu powiązanego projektu RVT wszelkie zbudowane i zapisane makra są przechowywane tymczasowo. Pliki makr z poziomu dokumentu zostają usunięte z lokalnego komputera po zamknięciu odpowiadającego im dokumentu projektu programu Revit (.rvt).
Po wprowadzeniu wszystkich narzędzi i procesów zostaną omówione poszczególne zadania.
