Tworzenie liniowych ścian osłonowych

  1. Otwórz rzut lub widok 3D.
  2. Kliknij przycisk (Ściana: architektoniczna).

      Gdzie to jest?

    • Karta Architekturapanel Zbudujlista rozwijana Ściana (Ściana: architektoniczna)
    • Karta Konstrukcjapanel Konstrukcjalista rozwijana Ściana(Ściana: architektoniczna).
  3. W menu rozwijanym Wybór typu wybierz typ ściany osłonowej.
  4. Aby utworzyć ścianę, która zawiera automatyczne poziome i pionowe podziały ścian osłonowych, określ właściwości Układu pionowego i poziomego dla danego typu ściany.

    Więcej informacji znajduje się w temacie Układ elementu ściany osłonowej według typu.

    Ostrzeżenie: Nie możesz przesuwać automatycznych podziałów ścian osłonowych po narysowaniu ściany, chyba że uczynisz je niezależnymi. W tym celu zaznacz podział ściany osłonowej i w obszarze Inne na palecie Właściwości wybierz opcję Niezależny jako wartość pola Skojarzenie typu. Można również wybrać siatkę i kliknąć wyświetlony element ustalający. Gdy siatka automatyczna jest niezależna, jej położenie nie zmienia się po zmianie wielkości ściany lub zmianie układu siatki za pomocą właściwości typu ściany osłonowej. Parametr ten umożliwia wyrównanie położenia poszczególnych osi po utworzeniu równych odstępów linii podziału. Jeśli umieszczono linię podziału na ścianie osłonowej, nie będzie ona częścią układu osi.
  5. Utwórz ścianę, używając jednego z następujących sposobów:
    • Narysuj ścianę: domyślnie aktywna jest opcja Linia. (Jeśli nie jest ona aktywna, kliknij kolejno kartę Zmień | Umieść ścianępanel Rysuj (Linia) lub wybierz inne narzędzie do rysowania). Zobacz Szkicowanie.

      Podczas rysowania ściany można szybko ustawić jej długość, wpisując na klawiaturze wartość, korzystając z funkcji wymiaru nasłuchu. Zobacz Wymiary nasłuchu.

      Jeśli konieczna jest zmiana orientacji ściany względem jej linii położenia, podczas rysowania ściany naciśnij klawisz Spacja. Dotyczy to wszystkich narzędzi do rysowania ścian: prostokątów, okręgów i łuków 3-punktowych.

    • Wskaż linie (): wybierz istniejące linie. Linie mogą być liniami modelu lub krawędziami elementów, takich jak dachy, panele ścian osłonowych i inne ściany.
    • Wskaż powierzchnie (): wybierz powierzchnię bryły lub powierzchnię modelu ogólnego. Model ogólny może zostać utworzony lokalnie lub osadzony w pliku rodziny. Zobacz Tworzenie ścian z powierzchni bryły.
      Wskazówka: Aby podświetlić wszystkie powierzchnie pionowe na bryle lub modelu ogólnym, naciśnij klawisz Tab. Kliknij, aby umieścić ściany jednocześnie na podświetlonych płaszczyznach.

    Aby zakończyć pracę z narzędziem Ściana, naciśnij dwukrotnie klawisz Esc.

  6. Aby zmienić typ panelu, wykonaj następujące czynności:
    1. Otwórz rzędną lub widok, w którym można zobaczyć pola ściany osłonowej.
    2. Wybierz panel.

      Przesuń kursor na krawędź pola i naciskaj klawisz Tab aż do wybrania pola. Obserwuj pasek stanu, aby odnaleźć odpowiednie informacje, a następnie kliknij, aby je wybrać.

    3. W menu rozwijanym Wybór typu wybierz odpowiedni typ pola.
  7. Po utworzeniu ściany osłonowej, która nie zawiera automatycznych podziałów (Układ elementu ściany osłonowej według typu), można dodać podziały ręcznie. Zobacz Dodawanie podziałów ścian osłonowych.
  8. Jeśli takie są wymagania projektu, dodaj szprosy do podziałów.

    Zobacz Umieszczanie szprosów.

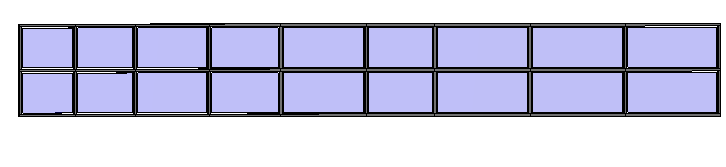

Ukończona ściana osłonowa
