Podobnie jak w przypadku legendy mapy legenda na arkuszu pomaga prawidłowo interpretować rysunki.
Typy legend
Do zestawu dokumentów budowlanych można dodać następujące typy legend:
- Legenda komponentów: lista komponentów używanych w modelu budynku ze szczegółami dotyczącymi ich budowy, reprezentacji na rysunkach lub wyglądu. Aby zapoznać się z przykładową legendą komponentów, zobacz temat Widoki legendy.
- Legenda opisów indeksowych: lista opisów indeksowych używanych do dokumentowania modelu budynku. Zobacz temat Legenda opisów indeksowych.

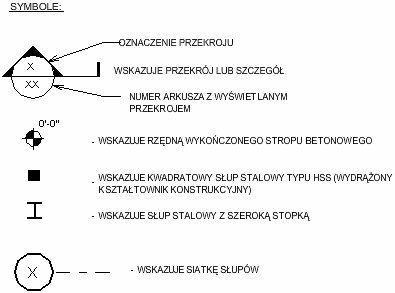

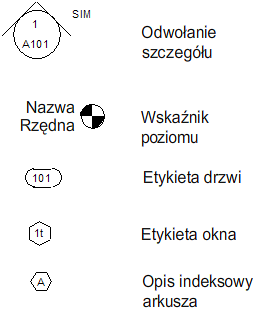

- Legenda symboli: lista symboli używanych na rysunkach.
Aby dodać legendę do arkusza
- Utwórz widok legendy w projekcie.
W przypadku legend i symboli komponentów zobacz temat Widoki legendy. Informacje o legendach opisów indeksowych zawiera temat Legenda opisów indeksowych.
- Otwórz arkusz, na którym chcesz umieścić widok legendy.
- W Przeglądarce projektu rozwiń opcję Legendy, kliknij nazwę widoku legendy, przeciągnij widok na obszar rysunku i kliknij w celu umieszczenia go na arkuszu.
Widok legendy można umieścić na wielu arkuszach.
- (Opcjonalnie) W przypadku legendy komponentów lub legendy symboli ukryj tytuł widoku.
Zobacz temat Usuwanie tytułu widoku z arkusza.
- (Opcjonalnie) W przypadku legendy opisów indeksowych wykonaj następujące czynności:
