Naszkicuj podrys dachu zawierający linie definiujące nachylenie.
W trybie szkicowania kliknij kolejno kartę Zmień | Utwórz podrys dachupanel Zmień (Podziel element).
Podziel jedną z linii w podrysie w dwóch miejscach, tworząc odcinek środkowy w linii (odcinek facjatki), a następnie kliknij przycisk Zmień.
Jeśli odcinek facjatki definiuje nachylenie (), wybierz linię, a następnie na palecie Właściwości odznacz pole wyboru Definiuje nachylenie dachu.
Kliknij kolejno kartę Zmień | Utwórz podrys dachupanel Zmień (Strzałka nachylenia) i naszkicuj strzałkę nachylenia z jednego końca odcinka facjatki do jego punktu środkowego.

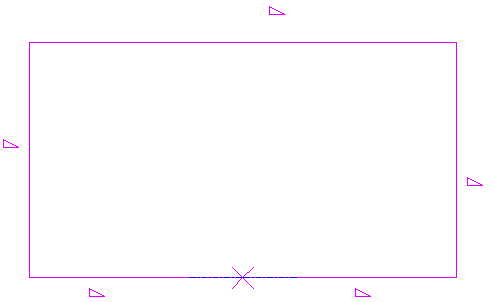

Prawidłowe umieszczenie wskaźnika podczas tworzenia strzałki nachylenia
Kliknij ponownie opcję Strzałka nachylenia i naszkicuj drugą strzałkę nachylenia od drugiego końca odcinka facjatki do jego punktu środkowego.

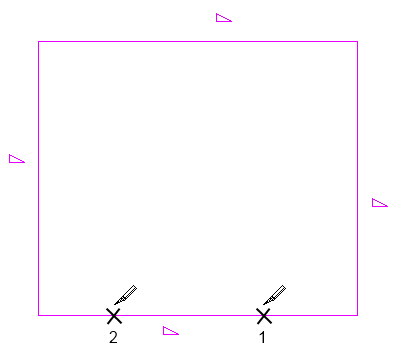

Poprawnie narysowana strzałka nachylenia

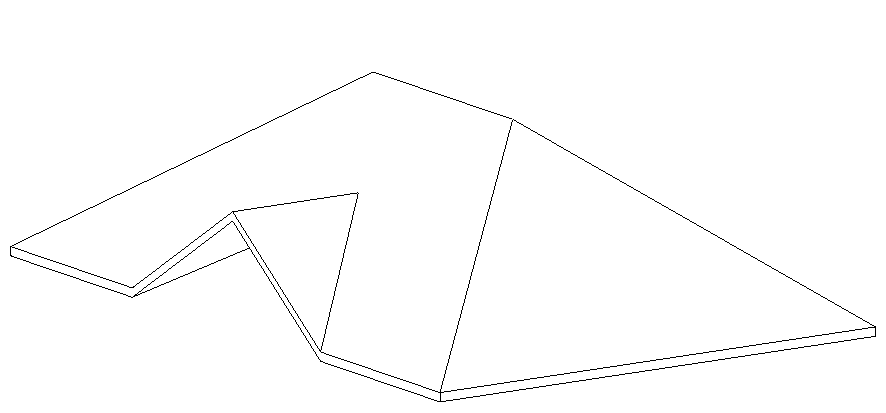

Kliknij przycisk (Zakończ tryb edycji), a następnie otwórz widok 3D, aby zobaczyć wyniki.
