Tworzenie dachu

Dodaj dach za pomocą jednej z następujących metod:

Szkicowanie dachu według podrysu

1. Wyświetl widok rzutu lub odwróconego rzutu stropu.
2. Kliknij kolejno kartę Architekturapanel Zbudujlistę rozwijaną Dach (Dach wg podrysu).
   Uwaga: Jeśli spróbujesz dodać dach na najniższym poziomie, w oknie dialogowym pojawi się komunikat o przesunięciu dachu na wyższy poziom. Jeśli zdecydujesz się, aby przesunąć dach na inny poziom, program Revit zwróci uwagę, że dach jest za nisko.
3. Na panelu Rysuj wybierz narzędzie do szkicowania lub wskazywania.

   Aby edytować właściwości dachu przed szkicowaniem, użyj palety Właściwości.

   Wskazówka: Za pomocą opcji Wskaż ściany można określić okap przed naszkicowaniem dachu. Na pasku opcji wybierz opcję Wydłuż do warstwy nośnej ściany, aby okap był mierzony od warstwy nośnej ściany, a następnie określ wartość dla opcji Okap.
4. Naszkicuj lub wskaż zamkniętą pętlę dachu.
5. Określ linie definiujące nachylenie.

   Aby zmienić definicję nachylenia linii, wybierz linię, a następnie na palecie Właściwości kliknij opcje Definiuje nachylenie dachu. Następnie można zmienić wartość nachylenia.

   Gdy linia dachu jest ustawiona jako definiująca nachylenie, obok niej jest wyświetlany symbol .


6. Kliknij przycisk (Zakończ tryb edycji), a następnie otwórz widok 3D.

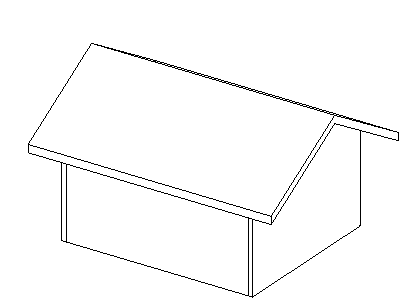

   Ukończony dach dwuspadowy z okapem

Szkicowanie dachu poprzez wyciąganie

1. Wyświetl widok elewacji, widok 3D lub przekrój.
2. Kliknij kolejno kartę Architekturapanel Zbudujlistę rozwijaną Dach (Dach wg wyciągnięcia).
3. Określ płaszczyznę roboczą.
4. W oknie dialogowym Poziom odniesienia dachu i odsunięcie wybierz wartość dla parametru Poziom. Domyślnie wybrany jest najwyższy poziom w projekcie.
5. Aby podnieść lub obniżyć dach w stosunku do poziomu odniesienia, określ wartość w polu Odsunięcie.

   Program Revit umieszcza płaszczyznę odniesienia z zachowaniem określonego odsunięcia. Płaszczyzna odniesienia umożliwia sterowanie położeniem dachu tłoczonego w odniesieniu do poziomu.

6. Naszkicuj profil dachu jako otwartą pętlę.

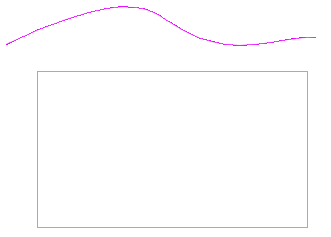

   Profil dachu naszkicowany narzędziem splajnu

7. Kliknij przycisk (Zakończ tryb edycji), a następnie otwórz widok 3D.

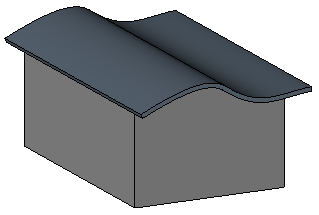

   Ukończony dach według profilu

   Dołącz ściany do dachu, jeśli zachodzi taka potrzeba.

   Po utworzeniu dachu wg profilu można zmienić obiekt nadrzędny dachu lub edytować płaszczyznę roboczą dachu.

Szkicowanie połaci przeszklonych

1. Kliknij kolejno kartę Architekturapanel Zbudujlistę rozwijaną Dach (Dach wg podrysu) lub (Dach wg wyciągnięcia).
   Uwaga: W przypadku próby utworzenia dachu na najniższym poziomie w oknie dialogowym pojawi się komunikat o przesunięciu dachu na inny poziom. Dach musi się znajdować wyżej niż wszystkie połączone z nim ściany. Jeśli zdecydujesz się, aby przesunąć dach na inny poziom, program Revit zwróci uwagę, że dach jest za nisko.
2. Naszkicuj dach.
3. W przypadku dachu opartego na obrysie określ linie obwiedni dachu jako definiujące nachylenie lub użyj strzałki nachylenia dachu, aby zdefiniować nachylenie.
4. Kliknij przycisk (Zakończ tryb edycji).
5. Wybierz dach, a następnie z listy rozwijanej Wybór typu wybierz pozycję Połacie przeszklone.

   Na polach ściany osłonowej połaci przeszklonych można umieścić podziały ścian osłonowych. Za pomocą klawisza Tab można przełączać poziome i pionowe linie siatki.

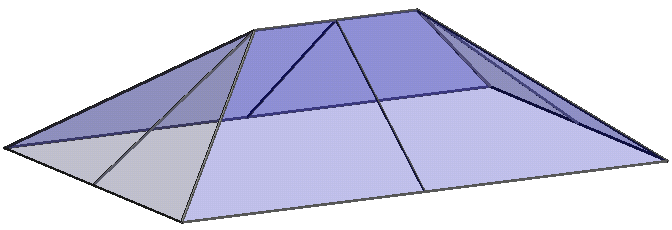

   Przeszklenia pochyłe ze szprosami i liniami osi

Dodawanie dachu do innego dachu

1. Aby wyciąć dach w celu naszkicowania innego dachu na górze, wybierz dach w obszarze rysunku.
2. Na palecie Właściwości określ poziom wycięcia, a następnie podaj wysokość w parametrze Odsunięcie wycięcia.

   Właściwość ta określa odległość powyżej lub poniżej poziomu, na którym dach jest odcięty.

3. Naszkicuj nowy dach na górze istniejącego dachu.

Tworzenie dachu stożkowego

Jeśli w dachu znajduje się linia łukowa lub okrąg, które określają nachylenie, tworzony jest dach stożkowy. W razie konieczności można podzielić łuk lub okrąg na segmenty w poniżej przedstawiony sposób.

1. W obszarze rysunku wybierz linię łukową.
2. Na palecie Właściwości określ wartość parametru Liczba pełnych segmentów.

   Jeśli nie określono żadnych segmentów (domyślnie), utworzony zostanie dach stożkowy.
