Modyfikowanie dachów

Po ukończeniu dachu można zmodyfikować jego fizyczną strukturę, zmienić jego właściwości lub połączyć go z innym dachem.

Edycja szkicu dachu

1. Wybierz dach, a następnie kliknij kolejno kartę Zmień | Dachypanel Tryb (Edytuj podrys) lub (Edytuj profil).
2. Wprowadź niezbędne zmiany.

   W razie potrzeby zmiany położenia dachu można na palecie Właściwości zmodyfikować właściwości Poziom podstawy i Odsunięcie w celu zmiany położenia płaszczyzny odniesienia. Jeśli zostanie wyświetlone ostrzeżenie, że przesunięcie geometrii dachu jest niemożliwe, należy edytować szkic dachu i odszukać na szkicu wiązania, np. pomiędzy linią poziomu a linią szkicu dachu.

3. Kliknij przycisk (Zakończ tryb edycji).

Zmiana typu dachu

Aby zmienić typ dachu, użyj jednej z poniższych metod:

W trybie szkicowania

1. Na palecie Właściwości kliknij przycisk (Edytuj typ).
2. W oknie dialogowym Właściwości typu wybierz typ dachu z listy Typ.
3. Kliknij przycisk OK.

W widoku projektu

1. Wybierz dach w widoku projektu.
2. Z listy rozwijanej Wybór typu wybierz inny typ dachu.

Zmiana wielkości dachu za pomocą uchwytów kształtu

Ta metoda służy do zmiany wielkości dachów utworzonych wg podrysu lub powierzchni.

1. Wybierz dach w widoku 3D lub w widoku elewacji.
2. Przeciągnij odpowiednio uchwyt kształtu.

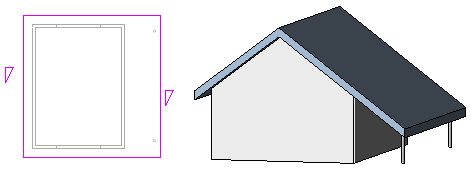

Zmiana okapu dachu

Podczas edycji podrysu dachu zmodyfikuj właściwości jego linii obwiedni, aby zmienić okap dachu.

1. W trybie szkicowania wybierz linię obwiedni dachu.
2. Na palecie Właściwości wprowadź wartość w polu Okap.
3. Kliknij przycisk (Zakończ tryb edycji).


Cięcie otworów w wyciąganym dachu

1. Wybierz wyciągany dach i kliknij kolejno kartę Zmień | Dachypanel Otwór (Pionowy).
2. Jeśli zostanie wyświetlone okno dialogowe Przejdź do widoku, wybierz odpowiedni rzut w celu przeprowadzenia edycji profilu.

   Zostanie wyświetlona reprezentacja dachu w rzucie. Płaszczyzny odniesienia określają obwiednię dachu.

3. Naszkicuj otwory z zamkniętą pętlą.


   Szkice tworzące zamknięte pętle w trybie szkicowania

4. Kliknij przycisk (Zakończ tryb edycji).

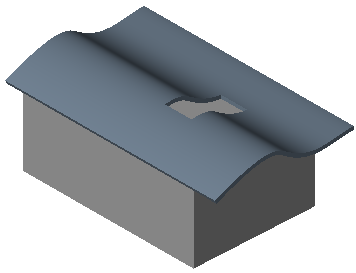

   Szkice z zamkniętymi pętlami stają się cięciami pionowymi w dachu

Wyrównywanie kalenic

Kalenice dachu można wyrównywać w widokach 3D i elewacji. Aby wyrównać kalenice w widoku elewacji, użyj narzędzia Wyrównaj.

1. W rzucie dodaj płaszczyznę odniesienia:
   1. Kliknij przycisk (Płaszczyzna odniesienia).

      Gdzie to jest?

      • Karta Architektura panel Płaszczyzna robocza (Płaszczyzna odniesienia)
      • Karta Konstrukcjapanel Płaszczyzna robocza (Płaszczyzna odniesienia)
      • Karta Systemypanel Płaszczyzna robocza (Płaszczyzna odniesienia)
   2. W obszarze rysunku naszkicuj płaszczyznę odniesienia, która będzie nieprostopadła do kalenic.

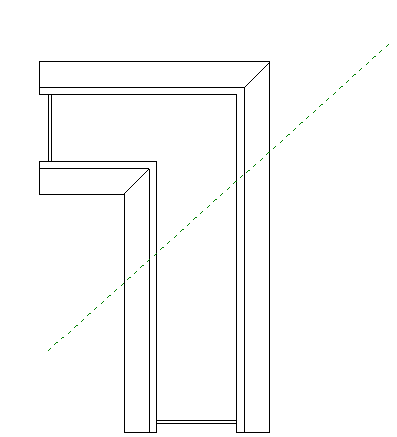

      Płaszczyzna odniesienia w rzucie

   3. Wybierz płaszczyznę odniesienia, a następnie na palecie Właściwości wprowadź nazwę tej płaszczyzny.
2. Otwórz widok 3D i kliknij przycisk (Ustaw).

   Gdzie to jest?

   • Karta Architekturapanel Płaszczyzna robocza(Ustaw).
   • Karta Konstrukcjapanel Płaszczyzna robocza (Ustaw).
   • Karta Systemypanel Płaszczyzna robocza(Ustaw).
3. W oknie dialogowym Płaszczyzna robocza wybierz nazwę utworzonej przed chwilą płaszczyzny odniesienia i kliknij przycisk OK.
4. Aby wyrównać kalenice, użyj narzędzia Wyrównaj.

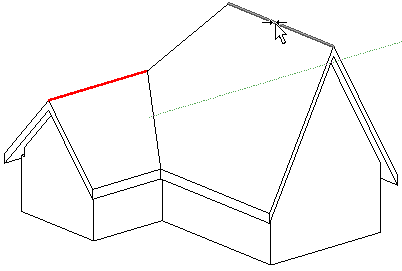

   Niewyrównane kalenice

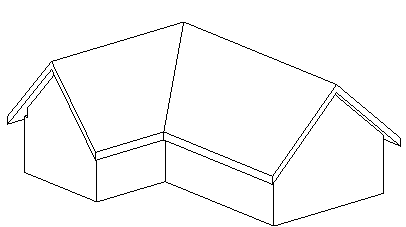

   Wyrównane kalenice
