Oznaczanie do zakresów kondygnacji

Po utworzeniu zakresów kondygnacji można oznaczyć je w widokach 2D. Oznaczenia mogą zawierać informacje na temat powierzchni, powierzchni zewnętrznej, obwodu, objętości i typu użytkowego dla każdego zakresu kondygnacji. Jeśli zmieniony zostanie kształt bryły stropu, oznaczenia zostaną zaktualizowane, aby odzwierciedlić zmiany. (Informacje na temat oznaczeń znajdują się w temacie Oznaczenia).

Program Revit udostępnia rodziny oznaczeń zakresu kondygnacji oraz oznaczeń m_brył stropów. Udostępniane są w nich informacje na temat typów użytkowych i jednostek kwadratowych w zakresie kondygnacji. Znajdują się one w następującym folderze:

%ALLUSERSPROFILE%\Autodesk\<nazwa i wersja produktu>\Libraries\<lokalizacja i język>\Annotations

Aby wyświetlić inne wartości parametrów w oznaczeniu zakresu kondygnacji, należy utworzyć rodzinę oznaczeń, które zawierają odpowiednie informacje, jak pokazano na rysunku.

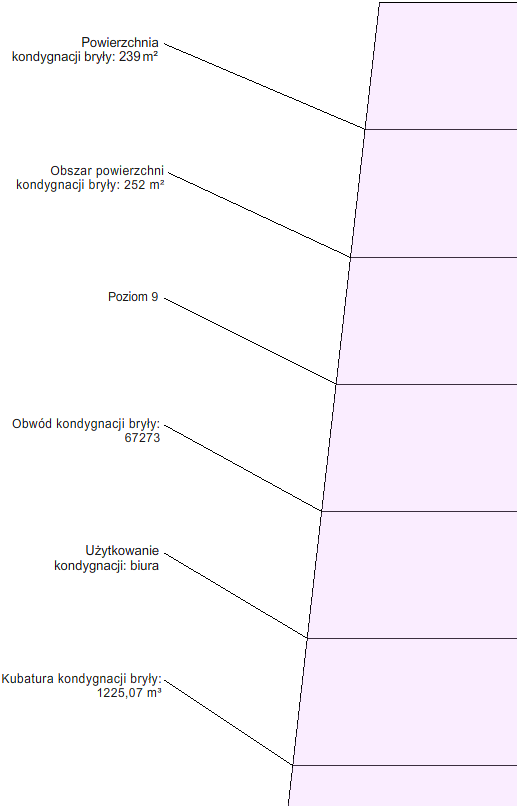

Przykładowe oznaczenia zakresów kondygnacji

Aby oznaczyć zakresy kondygnacji

  1. Otwórz widok, do którego przypisać oznaczenia.

    Możesz oznaczać elementy w widokach 2D, włączając rzuty, przekroje i rzędne. Nie można przypisywać oznaczeń do elementów w widokach 3D.

  2. Zastosuj oznaczenia do zakresów kondygnacji.

    Zobacz tematy Stosowanie oznaczenia według kategorii i Oznaczanie nieoznaczonych.

    Uwaga: Jeśli występują problemy związane z oznaczaniem zakresów kondygnacji, należy przesunąć wskaźnik myszy na strop i nacisnąć klawisz Tab. (Naciśnięcie klawisza Tab spowoduje zmianę elementu aktywnego z bryły na zakres kondygnacji). Następnie należy kliknąć zakres kondygnacji aby je oznaczyć.
  3. (Opcjonalnie) Jeśli na oznaczeniu jest wyświetlana pozycja Typ użytkowy, kliknij tekst typu użytkowego i wprowadź jego wartość.

    W momencie wprowadzania wartości typu użytkowego w oznaczeniach inne obszary projektu (takie jak właściwości elementów i zestawienia zakresów kondygnacji) są aktualizowane o te informacje.
