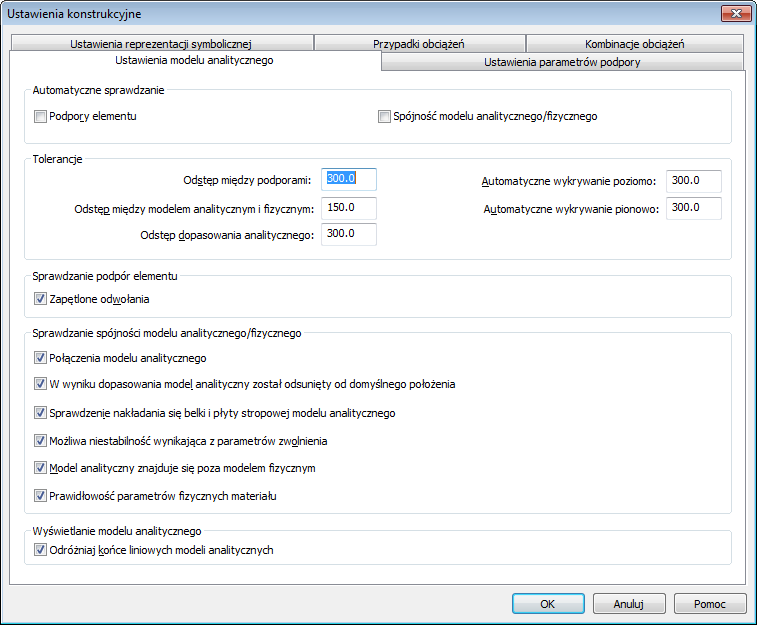

Karta Ustawienia modelu analitycznego w oknie dialogowym Ustawienia konstrukcyjne umożliwia dostosowywanie ustawień określających, w jaki sposób w programie Revit będą wykonywane określone zadania dotyczące modelu analitycznego. Wszystkie ustawienia w tym oknie dialogowym są specyficzne dla danego projektu i są zapisywane w projekcie.
Znajdują się tu następujące ustawienia:
Sprawdzanie automatyczne
Gdy ta opcja jest włączona, automatyczne sprawdzanie modelu analitycznego wyświetla ostrzeżenie, gdy model analityczny projektu nie jest prawidłowy.
Użyj tych ustawień, jeśli zostało wykonane modelowanie większej części konstrukcji i należy kontrolować, czy zmiany wprowadzone w modelu mogą powodować, że elementy będą niepodparte lub modele analityczne będą niespójne.
Nie zaleca się włączania tych ustawień na wczesnych etapach projektu. Liczba niepodpartych elementów w trakcie tworzenia modelu jest znaczna. Aby uzyskać więcej informacji, zobacz sekcję Sprawdzanie automatyczne.
- Podpory elementu. Wyświetla ostrzeżenie, jeśli element nie jest podparty podczas tworzenia modelu lub jego modyfikacji. Zapętlone odwołania są określone w sekcji Sprawdzanie podpór elementu w tym oknie dialogowym. Zobacz sekcję Weryfikowanie modelu analitycznego.
- Sprawdzanie spójności modelu analitycznego/fizycznego. Zawiera ostrzeżenia podczas tworzenia elementu lub jego modyfikacji:
- wszystkie niepodparte elementy konstrukcyjne
- wszystkie wykryte niespójności modelu analitycznego
- wszystkie niespójności między modelem analitycznym a fizycznym
- Wszystkie modele analityczne elementów bez przypisanego zasobu materiału fizycznego.
Opcje te są określone w sekcji Tolerancja i sprawdzanie spójności modelu analitycznego/fizycznego w tym oknie dialogowym.
Aby uzyskać więcej informacji, zobacz sekcję Zmiana kryteriów selektywnego sprawdzania i tolerancje.
Tolerancje
Opcje Tolerancje ustawiają tolerancje dla funkcji Sprawdzanie spójności modelu analitycznego/fizycznego i Automatyczne wykrywanie modelu analitycznego.
- Odległości podpór. Określa maksymalną dopuszczalną odległość między fizycznym modelem elementu i fizycznym modelem podpór elementu. Jeśli wartość przekroczy tolerancję, podczas sprawdzania spójności zostanie wyświetlone ostrzeżenie.
- Odległość między modelami analitycznym a fizycznym. Określa maksymalną dopuszczalną odległość między modelem analitycznym a fizycznym. Jeśli wartość przekroczy tolerancję, podczas sprawdzania spójności zostanie wyświetlone ostrzeżenie.
- Odległość dopasowania analitycznegoOkreśla maksymalną dopuszczalną odległość model analityczny od domyślnego położenia. Jeśli wartość przekroczy tolerancję, podczas sprawdzania spójności zostanie wyświetlone ostrzeżenie.
- Poziome wykrywanie automatyczne.Określa maksymalną poziomą odległość między modelem analitycznym a fizycznym. Automatyczne dopasowywanie modelu analitycznego.
- Pionowe wykrywanie automatyczne.Określa maksymalną pionową odległość między modelem analitycznym a fizycznym. Zobacz sekcję Automatyczne dopasowywanie modelu analitycznego.
Aby uzyskać więcej informacji, zobacz sekcję Zmiana kryteriów selektywnego sprawdzania i tolerancje.
Sprawdzanie podpór elementu
Opcja Sprawdzanie podpór elementu jest używana podczas automatycznego lub zdefiniowanego przez użytkownika sprawdzania podpór elementów.
- Odniesienia kołowe. Umożliwia sprawdzanie łańcuchów podpór kołowych.
Sprawdzanie spójności modelu analitycznego/fizycznego
Opcje te są używane podczas automatycznego lub zdefiniowanego przez użytkownika sprawdzania spójności modelu analitycznego/fizycznego.
Aby uzyskać więcej informacji, zobacz sekcję Zmiana kryteriów selektywnego sprawdzania i tolerancje.
