Dzielenie powierzchni według przecięcia

Powierzchnię można również podzielić, używając przecinających się poziomów 3D, płaszczyzn odniesienia i krzywych narysowanych na płaszczyznach odniesienia.

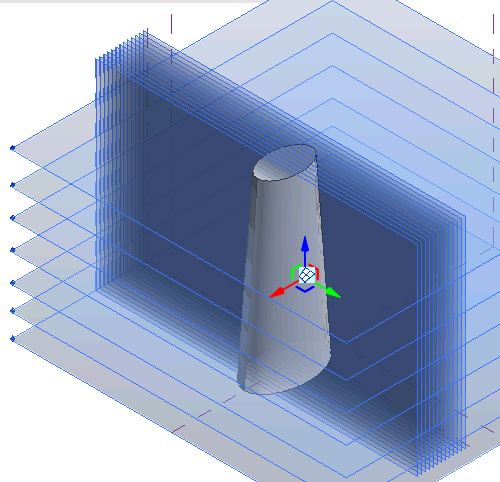

  1. Dodaj potrzebne poziomy 3D i płaszczyzny odniesienia 3D. Jeśli zachodzi taka potrzeba, narysuj krzywe na płaszczyznach roboczych równolegle do formy.
  2. Wybierz powierzchnię do przecięcia.
    Uwaga: Jeśli nie można wybrać powierzchni, włącz opcję Wybierz elementy według powierzchni. Zobacz temat Sterowanie wyborem elementów.
  3. Kliknij opcję Zmień | Formapanel Podziel Podziel powierzchnię.
  4. Wyłącz siatki UV.
  5. Kliknij opcję Zmień | Formapanel Siatki UV i przecięcia Przecięcia.
  6. Zaznacz wszystkie poziomy, płaszczyzny odniesienia i krzywe naszkicowane na płaszczyznach odniesienia, które podzielą powierzchnię.

    (Opcjonalnie) Zamiast ręcznie wybierać poziomy i płaszczyzny można również wybrać je z listy nazwanych odniesień.

  7. Kliknij opcję Zmień | Formapanel Siatki UV i przecięcia Zakończ. W przeciwnym razie kliknij opcję Anuluj, aby pomijać wybrane odniesienia i zamknąć narzędzie przecięcia.

Usunięcie poziomów lub płaszczyzn spowoduje usunięcie odpowiednich elementów powstałych w wyniku podziału powierzchni.

Następnie do uzyskanego w wyniku podziału elementu powierzchni można zastosować wzór lub powtarzalne elementy.
