Systemy elementów ścian osłonowych można tworzyć na powierzchniach NURB w modelu ogólnym lub w rodzinach brył. Podczas tworzenia modelu ogólnego lub rodziny bryły możesz importować plik DWG lub SAT zawierający powierzchnie NURB. (Zobacz Importowanie studium formy z innych aplikacji). Aby umieścić system elementów ścian osłonowych na powierzchni NURB, po zapisaniu rodziny skorzystaj z narzędzia System elementów ścian osłonowych wg powierzchni. Zobacz Tworzenie ścian z powierzchni bryły.

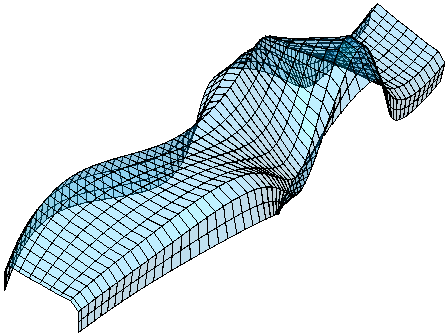

System elementów ścian osłonowych utworzony na powierzchni NURB
Uwaga: Otwartej geometrii używaj raczej w przypadku rodzin modelu ogólnego, a nie rodzin brył. Dotyczy to izolowanych powierzchni NURB (tak jak pokazano powyżej), jak i innych przypadków geometrii otwartej. Aby uzyskać optymalną wydajność wystąpienia bryły, korzystaj tylko z geometrii, która jest rozpoznawana przez program Revit jako zorientowana geometria 3D. Geometria otwarta wystąpienia bryły może spowolnić przetwarzanie danych i generować ostrzeżenia. Nie zapewni jednak żadnych dodatkowych możliwości poza tymi dostępnymi w rodzinie modelu ogólnego.
