Wysokość/Głębokość ścian

Po utworzeniu ściany (ściany architektonicznej lub ściany konstrukcyjnej) można określić następujące właściwości na pasku opcji:

• Poziom (dla widoków 3D)
• Głębokość/Wysokość
• Wiązanie góry
• Niepołączona wysokość

Razem z wiązaniem podstawy właściwości te określają, czy ściana jest rysowana od określonego poziomu w górę, czy w dół, wysokość ściany oraz to, czy wysokość ściany zostanie zmieniona po przeniesieniu wiązania podstawy lub wiązania góry.

Po utworzeniu ściany w widoku planu wiązanie podstawy jest poziomem skojarzonym z widokiem. Po utworzeniu ściany w widoku 3D, użyj funkcji Poziom na pasku opcji, aby określić poziom dla wiązanie podstawy ściany.

Uwaga: Podczas korzystania z opcji Głębokość na pasku opcji użyj rzutu konstrukcyjnego, aby zobaczyć wydłużanie ściany w dół od bieżącego poziomu, lub zmień zakres widoku rzutu kondygnacji, aby były widoczne.

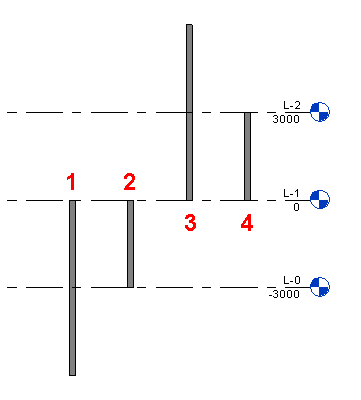

Poniższa ilustracja przedstawia widok przekroju 4 ścian utworzonych za pomocą różnych ustawień wysokości/głębokości z wiązaniem podstawy L-1 (Poziom 1). W poniższej tabeli przedstawiono właściwości każdej ściany.

Właściwości	Ściana 1	Ściana 2	Ściana 3	Ściana 4
Konstrukcyjna?	Tak	Tak	Nie (Ściana działowa)	Nie (Ściana działowa)
Głębokość/Wysokość	Głębokość	Głębokość	Wysokość	Wysokość
Wiązanie podstawy/Poziom	L-1	L-1	L-1	L-1
Odsunięcie podstawy	–6000	–3000	0	0
Wiązanie góry	Do poziomu: L-1	Do poziomu: L-1	Niepołączone	Do poziomu: L-2
Niepołączona wysokość			6000
