Dodawanie stropu konstrukcyjnego lub płyty

Tworzenie stropów konstrukcyjnych i płyt odbywa się za pomocą szkicowania. Można naszkicować linie krawędzi płyty stropowej, wskazując ściany lub używając narzędzia Linia. Strop zazwyczaj jest szkicowany w widoku rzutu, ale można go naszkicować również w widoku 3D, pod warunkiem że płaszczyzna robocza widoku 3D jest ustawiona do płaszczyzny roboczej, w której ma być umieszczony strop konstrukcyjny. Góra stropu konstrukcyjnego jest odsunięta względem poziomu, na którym jest umieszczona. Aby uzyskać informacje na temat opcji Odsunięcie wysokości od poziomu i innych parametrów stropu konstrukcyjnego, zobacz temat Właściwości stropu konstrukcyjnego.

Aby uzyskać informacje o stropach konstrukcyjnych i ukrytych liniach, zobacz temat Wyświetlanie ukrytych linii betonowych elementów konstrukcyjnych.

Aby dodać strop konstrukcyjny

Na wstążce kliknij ikonę (Strop konstrukcyjny).
- Karta Architekturapanel Zbudujlista rozwijana Strop Strop: konstrukcyjny
- Karta Konstrukcjapanel Konstrukcjalista rozwijana StropStrop: konstrukcyjny
Na liście rozwijanej Wybór typu określ typ stropu konstrukcyjnego.
Na wstążce kliknij ikonę (Linia obwiedni).

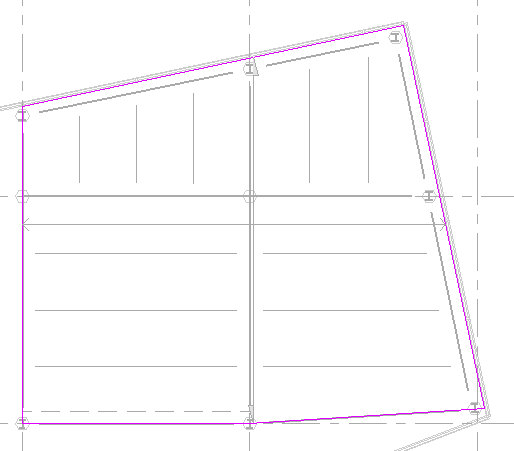

Kliknij przycisk (Wskaż ściany) i wybierz ściany ograniczające.
Uwaga: Zamiast wskazywać ściany, można naszkicować strop konstrukcyjny. W panelu Rysuj na wstążce użyj narzędzi do szkicowania, aby utworzyć obwiednię stropu konstrukcyjnego. Szkic musi być w kształcie konturu lub obwiedni.
Aby zmienić kierunek oparcia, kliknij opcję (Kierunek oparcia), a następnie kliknij odpowiednią krawędź lub linię.
Można również wykonać następujące czynności na pasku opcji:
- Określić odsunięcie dla krawędzi płyty stropowej.
- Wybrać opcję Rozciągnij do ściany (do warstwy nośnej).
Na wstążce kliknij przycisk (Zakończ tryb edycji).

Uwaga: Aby dodać otwory do stropu konstrukcyjnego, zobacz temat Otwory w stropach konstrukcyjnych.
