O Utilidades de Design de Fábrica para AutoCAD fornece um ambiente otimizado e ferramentas de projeto para layout de piso de fábrica. Eles também permitem quer você abra layouts de instalação DWG e adicione inteligência de fábrica a esses desenhos. Além disso, os desenhos de fábrica podem ser usados para preencher um layout 3D no Inventor Factory.
Layout de Fábrica 2D

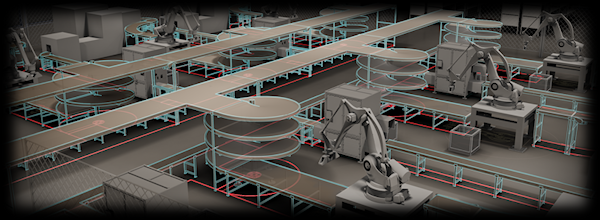

Um layout de fábrica 2D é um modelo DWG de uma ambiente de fábrica, armazém ou escritório. O tamanho e a complexidade podem variar de uma baia até toda uma fábrica. O layout pode conter elementos de construção como paredes, colunas e utilitários. É possível criar o layout de peças individuais de equipamentos e criar caminhos de roteamento para cada produto.
O Utilidades de Design de Fábrica permite que você adicione inteligência ao layout de fábrica. A inteligência pode ser adicionada a um layout de instalação herdado ou a um novo arquivo. Os dados adicionais fornecem as informações necessárias para análise dos layouts, geração de relatórios e preenchimento automático do layout de fábrica com recursos 3D no Inventor Factory.
Fluxo de trabalho comum:
- Crie um layout simplificado (por exemplo, formas retangulares) e atribua as informações da estação.
- Crie Produtos que serão fabricados usando as estações definidas.
- Crie roteamentos de produto por meio das estações.
- Salve como um layout de fábrica DWG 2D.
- Trazer ao Inventor Factory usando o Sincronizar Inventor ou o Inventor Factory comandos Novo layout do DWG e preencha com recursos 3D. (Se quaisquer recursos 2D e recurso de corrente no layout DWG, eles são automaticamente substituídos com o recurso 3D equivalente quando aberto no Inventor.)
Interface de Usuário

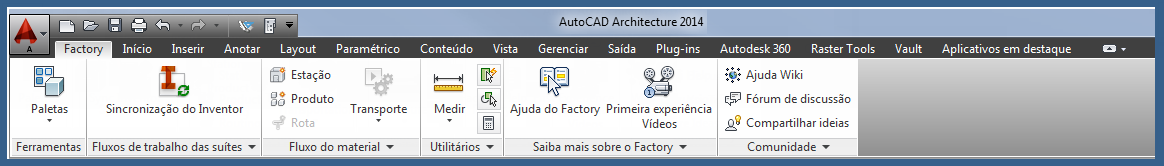

A interface de usuário do Utilidades de Design de Fábrica está localizada na guia Fábrica e possui painéis chamados Ferramentas, Fluxo do Trabalho da Suite,Fluxo de Materiais, Utilidades, Saiba mais sobre o Factory, e Comunidade. Uma mescla de Fábrica e painéis padrão do AutoCAD cria o ambiente de trabalho padrão de Fábrica.
Fábrica
Existem três paletas associadas ao Utilidades de Design de Fábrica: Navegador de recursos, Navegador de Fábrica e Navegador de Propriedades. As paletas compartilham a área do navegador e podem ser ajustadas usando os métodos de redimensionamento padrão. Os navegadores pode ser encaixados em posições diferentes ou podem permanecer flutuantes caso sejam retirados da estrutura do aplicativo.
O Navegador de recursos fornece acesso aos recursos instalados, aos recursos do usuário e aos recursos com base na nuvem. Recursos são componentes que, juntos, compõem o conteúdo de uma fábrica. Eles podem incluir recursos de arquitetura, equipamento para manipulação de materiais, equipamentos de processamento e muito mais.
O Navegador de Fábrica fornece o acesso a estações, produtos e roteamentos definidos. No navegador, é possível gerenciar as definições desses objetos de fábrica. Os menus de contexto fornecem acesso aos comandos usados com frequência.
O Navegador de Propriedades fornece acesso aos diversos parâmetros e configurações associados aos recursos e definições de fábrica.
A ferramenta Importação permite o uso de dados de planilha gerando informações relacionadas à variável pertinentes ao layout de fábrica.
A ferramenta Exportação fornece um meio de armazenar e compartilhar informações variáveis do layout em formato de planilha.
Fluxo do Material
As Ferramentas de fábrica fornecem meios para definir produtos que devem ser fabricados na instalação, a estação onde o processo ocorre e as rotas entre as estações. Assim que você tiver um layout, poderá analisar os custos de transporte e a utilização da máquina e o consumo de energia. Os relatórios dos resultados podem ser produzidos de modo que vários cenários possam ser comparados e documentados. Assim que um layout atender os requisitos, poderá ser enviado para o Inventor onde se tornará uma sobreposição 2D, preenchida com recursos 3D.
Recursos de Fábrica
A biblioteca de Recursos de Fábrica contém modelos de componentes de fábrica padrão como esteiras, dutos e paredes. É possível publicar seus modelos usados com frequência à biblioteca. A biblioteca também mantém os recursos de nuvem baixados.
Recursos de Fábrica na Nuvem
Os requisitos para recursos de fábrica variam em função do tipo de indústria e da sofisticação do processo de fabricação. Para ajudar com os requisitos de armazenamento de disco, alguns recursos ficam em um servidor de nuvem e podem ser facilmente baixados sob demanda. Uma instância local de cada recurso é armazenada em cache para uso.
Comunidade
O painel Comunidade fornece o acesso fácil ao conteúdo de ajuda on-line, fóruns de discussão e sites de mídia social relacionados aos negócios, onde é possível visualizar vídeos úteis, compartilhar informações e obter assistência com problemas de fábrica desconhecidos.
