Defina a legenda para exibi-la no diagrama unifilar. Depois, reordene manualmente as legendas individuais, arrastando-as.
- Verifique se o navegador está definido como Cabeamento elétrico. Se não estiver, clique em Modelo na parte superior do navegador e selecione Cabeamento elétrico.
- No navegador, clique com o botão direito em Montagem de cabos e fios 1 e depois selecione Configuração de diagrama unifilar.
- Na caixa de diálogo Configuração de diagrama unifilar, em Peças virtuais, ative a caixa de seleção Mostrar legendas e depois clique em OK.

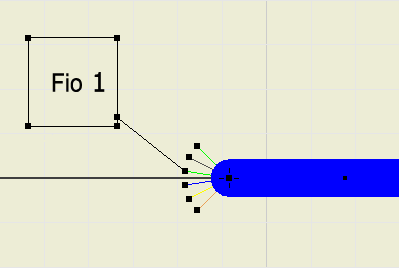

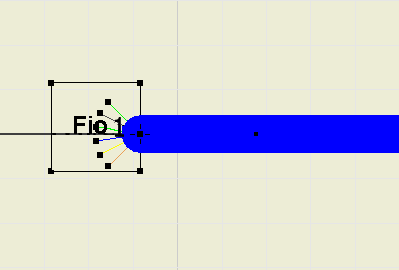

- Clique e arraste a caixa de texto para alterar sua posição, assim como é mostrado.
Nota: O tamanho da legenda e da fonte podem ser ajustados na definição da legenda da Biblioteca de Cabeamento elétrico. - Para este exercício, altere a configuração padrão de exibição de legenda para o modo oculto. Clique com o botão direito na montagem de fios, selecione Configurações do diagrama unifilar e, na guia Exibir, desative a caixa Mostrar legendas.
