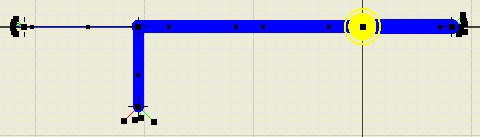

Por padrão, os fios do diagrama unifilar e os segmentos dos arames são visualizados como linhas finas. Os segmentos são definidos para que sejam exibidos como o diâmetro real.
Altere a exibição do segmento.
- No esboço ativo do desenho de diagrama unifilar, selecione qualquer segmento para alterar.
- Clique com o botão direito e desative a caixa Exibir como diâmetro real.
O segmento é alterado.
- Clique novamente com o botão direito e ative a caixa de seleção Exibir como diâmetro real para voltar para a exibição do diâmetro real.
