Cotas no diagrama unifilar

1. Na faixa de opções, clique na guia Diagrama unifilar painel Cota Cota de fiação .
2. Na janela de desenho, clique no extremo direito do segmento horizontal e depois no ponto de segmento na ramificação.

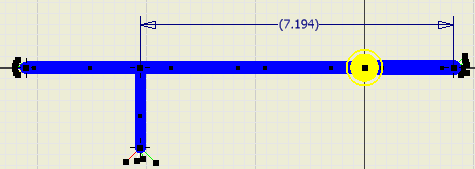

3. Arraste para visualizar a cota e clique para inseri-la, assim como é mostrado.
   Nota: As cotas podem ser diferentes, dependendo do posicionamento do segmento e dos pontos do segmento.

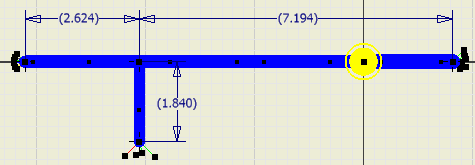

4. Insira as cotas dos outros dois segmentos, como mostrado, clique com o botão direito do mouse e selecione Concluir.
